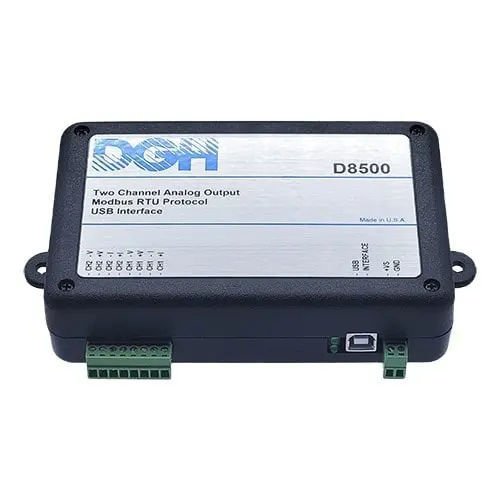

D8500 Modbus Analog Çıkış Modülü

D8500 analog çıkış modülleri, uyarı cihazlarını, vanaları ve daha fazlasını kontrol etmek için iki çıkış içerir.  Her analog çıkış, dört aralıktan biri seçilerek voltaj veya akım çıkışı olarak programlanabilir: 0-10Vdc, +/-10Vdc, 0-20mA ve +/-20mA.  Analog çıkış, çıkış sinyalini oluşturmak için 12 bitlik bir dijital-analog dönüştürücü kullanır. Denetleyici bir bilgisayar dijital veri değerlerini modüle aktardıkça çıkış sinyalleri güncellenir. Veri değerleri, tam ölçeğin yüzdesini temsil eden 16 bit işaretsiz tamsayı veri formatında ölçeklenir.
