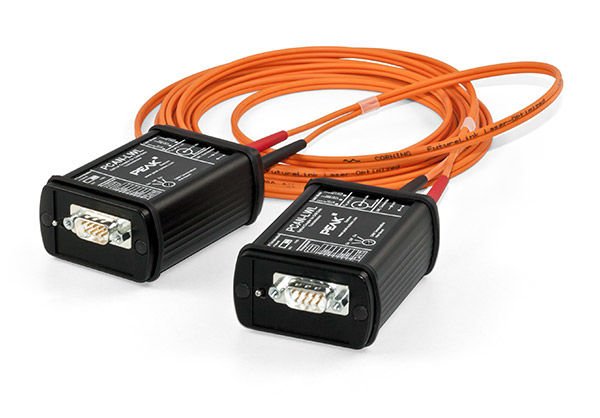

PEAK-System PCAN-LWL
(0)
Stok Kodu
:
IPEH-002026
Patlamaya karşı korumalı alanlarda kullanım veya EMC ölçümleri için PCAN-LWL, herhangi bir noktada bir CAN ağı uzantısını fiber optik hatla değiştirmek için kullanılabilir. Yüksek hızlı CAN veya Düşük hızlı CAN'a dönüştürme seçenekleri vardır. Modüllere harici olarak güç sağlanır. PCAN-LWL, 5 Mbit/s'ye kadar veri bit hızlarına ve 500 kbit/s'ye kadar nominal bit hızlarına sahip CAN FD veri yollarında kullanılabilir.
Ürün Bilgisi
Paket içeriği;
-Güç kaynağı üniteleri dahil olmak üzere 2 CAN'dan optik dönüştürücü.
-Darbeye dayanıklı plastik kutuda teslim edilir 5 veya 10 m FO kablo seçeneği, 62,5 / 125 µm çift yönlü hat ST konnektörü.Talep üzerine diğer uzunluklar da mevcuttur
-PDF formatında kılavuz
Talep üzerine Tek kablolu CAN alıcı-vericisiyle de mevcuttur.
-Güç kaynağı üniteleri dahil olmak üzere 2 CAN'dan optik dönüştürücü.
-Darbeye dayanıklı plastik kutuda teslim edilir 5 veya 10 m FO kablo seçeneği, 62,5 / 125 µm çift yönlü hat ST konnektörü.Talep üzerine diğer uzunluklar da mevcuttur
-PDF formatında kılavuz
Talep üzerine Tek kablolu CAN alıcı-vericisiyle de mevcuttur.
Teknik Özellikler
-Alıcı-verici durumu için LED
-Yüksek hızlı CAN: AMIS 30660 alıcı-verici, maks. 500 kbit/s, değiştirilebilir
-120 Ohm veri yolu sonlandırma
-Düşük hızlı CAN: TJA1055 alıcı-verici, maks. 125 kbit/s, değiştirilebilir 510 Ohm / 5,6 kOhm veri yolu sonlandırma, veri yolu hatası LED'i
-CAN spesifikasyonları 2.0 A/B ile uyumludur
-5 Mbit/s'ye kadar veri bit hızlarına ve 500 kbit/s'ye kadar nominal bit hızlarına sahip CAN FD veri yollarında kullanıma uygundur
-Fiber optik hat, ST konnektörlü 62,5/125 µm fiber optik dubleks hattan oluşur
-Alüminyum kasa D-Sub, 9 pin üzerinden CAN veri yolu bağlantısı (CiA® 106'ya uygun)
-Besleme voltajı 6,5 ila 30 V D-Sub 9 pinli veya DC konnektör (jumper) aracılığıyla besleme
-Çalışma sıcaklığı aralığı 0 ila 70 °C (32 ila 158 °F)
-Yüksek hızlı CAN: AMIS 30660 alıcı-verici, maks. 500 kbit/s, değiştirilebilir
-120 Ohm veri yolu sonlandırma
-Düşük hızlı CAN: TJA1055 alıcı-verici, maks. 125 kbit/s, değiştirilebilir 510 Ohm / 5,6 kOhm veri yolu sonlandırma, veri yolu hatası LED'i
-CAN spesifikasyonları 2.0 A/B ile uyumludur
-5 Mbit/s'ye kadar veri bit hızlarına ve 500 kbit/s'ye kadar nominal bit hızlarına sahip CAN FD veri yollarında kullanıma uygundur
-Fiber optik hat, ST konnektörlü 62,5/125 µm fiber optik dubleks hattan oluşur
-Alüminyum kasa D-Sub, 9 pin üzerinden CAN veri yolu bağlantısı (CiA® 106'ya uygun)
-Besleme voltajı 6,5 ila 30 V D-Sub 9 pinli veya DC konnektör (jumper) aracılığıyla besleme
-Çalışma sıcaklığı aralığı 0 ila 70 °C (32 ila 158 °F)
