PEAK-System PCAN-USB X6 D-Sub konnektörlü & galv. izolasyonlu
(0)
Stok Kodu
:
IPEH-004064

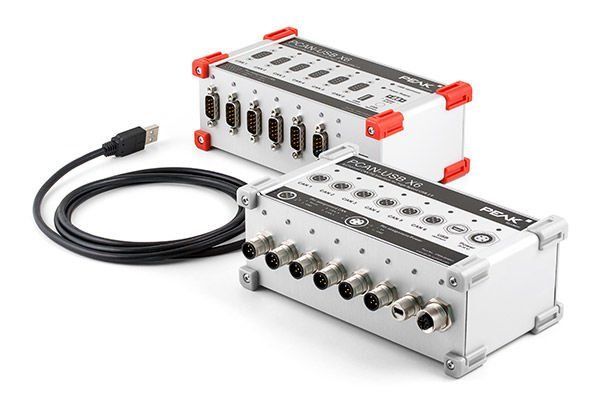

PCAN-USB X6, USB bağlantı noktası için 6 adede kadar CAN FD veya CAN veri yolunun bağlanmasına izin veren bir CAN FD arayüzüdür. Bu nedenle cihaz, motorlu araçlar için döngü içi donanım (HIL) simülasyonları içeren test tezgahlarında veya CAN tabanlı ürünlerin ürün grubu testlerinde kullanım gibi birden fazla CAN ağıyla çalışmak için en uygunudur. PCAN-USB X6, alüminyum profil kasaya kurulur ve D-Sub konnektörlü veya M12 dairesel konnektörlü versiyonlarla gönderilir. Özellikle M12 versiyonu zorlu ortamlarda kullanıma uygundur. Ayrıca, ayrılmış versiyonlar için PC ile CAN tarafı arasında 300 Volt'a kadar galvanik izolasyon garanti edilmektedir. CAN FD standardı (Esnek Veri hızına sahip CAN), öncelikle veri aktarımı için daha yüksek bant genişliği ile karakterize edilir. CAN FD çerçevesi başına maksimum 64 veri baytı (şu ana kadar 8 yerine), 12 Mbit/s'ye kadar bit hızlarıyla iletilebilir. CAN FD, CAN 2.0 A/B standardıyla aşağı doğru uyumludur, dolayısıyla CAN FD düğümleri mevcut CAN ağlarında kullanılabilir. Ancak bu durumda CAN FD uzantıları geçerli değildir. CAN bağlantılı uygulamaların geliştirilmesine yönelik PCAN-View monitör yazılımı ve PCAN-Basic programlama arayüzü teslimat kapsamına dahildir ve standart CAN FD'yi destekler.
Ürün Bilgisi
Paket İçeriği;
-4 montaj braketi dahil alüminyum kasada PCAN-USB X6 IPEH-004062 ve IPEH-004064:
-Güç kaynağı için eşleşen konnektör (Phoenix Contact MC1,5/2-STF-3,81 - 1827703)
IPEH-004063: Güç kaynağı ve USB bağlantısı için kablolar
-Windows® 11 (x64/ARM64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View ile CAN ağı izleme Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
-4 montaj braketi dahil alüminyum kasada PCAN-USB X6 IPEH-004062 ve IPEH-004064:
-Güç kaynağı için eşleşen konnektör (Phoenix Contact MC1,5/2-STF-3,81 - 1827703)
IPEH-004063: Güç kaynağı ve USB bağlantısı için kablolar
-Windows® 11 (x64/ARM64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View ile CAN ağı izleme Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
Teknik Özellikleri
-Yüksek hızlı USB 2.0 için CAN-FD arayüzü (USB 1.1 ve USB 3.0 ile uyumlu)
-6 Yüksek hızlı CAN kanalı (ISO 11898-2) CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-25 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-CAN FD denetleyicisinin FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
-Talep üzerine alternatif takılabilir alıcı-verici modülleri
-CAN bağlantısında 300 V'a kadar galvanik izolasyon (yalnızca IPEH-004063 ve IPEH-004064 için)
-Zaman damgası çözünürlüğü 1 µs
-CAN kanalları, USB yukarı akışı ve güç kaynağı için durum LED'leri
-D-Sub, 9 pinli veya M12 dairesel konnektörler aracılığıyla CAN bağlantısı, 5 pinli (her iki konnektörün pin ataması CiA® 106'ya uygun olarak)
-Arttırılmış Giriş Koruması IP64'e sahip alüminyum kasa (yalnızca IPEH-004063 için)
-Yüksek hızlı USB 2.0 aşağı akış bağlantı noktası (yalnızca IPEH-004062 ve IPEH-004064 için)
-CAN sonlandırma, her CAN kanalı için ayrı ayrı jumper aracılığıyla etkinleştirilebilir
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için uyarılan hata üretimi
-8'den 30 V'a kadar voltaj beslemesi -40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-6 Yüksek hızlı CAN kanalı (ISO 11898-2) CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-25 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-CAN FD denetleyicisinin FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
-Talep üzerine alternatif takılabilir alıcı-verici modülleri
-CAN bağlantısında 300 V'a kadar galvanik izolasyon (yalnızca IPEH-004063 ve IPEH-004064 için)
-Zaman damgası çözünürlüğü 1 µs
-CAN kanalları, USB yukarı akışı ve güç kaynağı için durum LED'leri
-D-Sub, 9 pinli veya M12 dairesel konnektörler aracılığıyla CAN bağlantısı, 5 pinli (her iki konnektörün pin ataması CiA® 106'ya uygun olarak)
-Arttırılmış Giriş Koruması IP64'e sahip alüminyum kasa (yalnızca IPEH-004063 için)
-Yüksek hızlı USB 2.0 aşağı akış bağlantı noktası (yalnızca IPEH-004062 ve IPEH-004064 için)
-CAN sonlandırma, her CAN kanalı için ayrı ayrı jumper aracılığıyla etkinleştirilebilir
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için uyarılan hata üretimi
-8'den 30 V'a kadar voltaj beslemesi -40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
