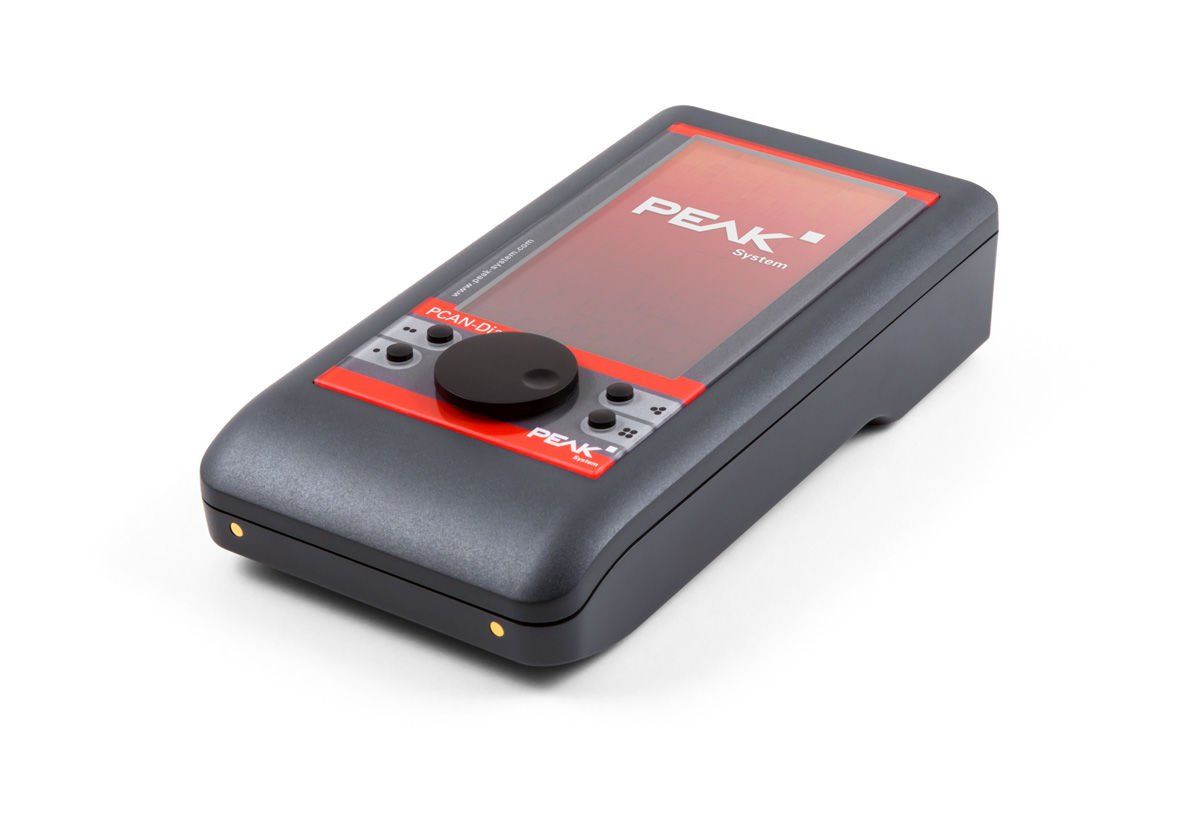

PEAK-System PCAN-Diag FD with charging station
PCAN-Diag FD, harici olarak veya harici besleme sırasında otomatik olarak şarj olan dahili piller tarafından beslenir. İsteğe bağlı şarj istasyonu ile şarj işlemi hızlandırılabilir.
-Şarj istasyonlu veya şarj istasyonsuz PCAN-Diag FD. Darbeye dayanıklı plastik kutuda teslim edilir
-Windows® 11 (x64/ARM64), 10 (x86/x64) için PCAN-Diag FD Editor yapılandırma yazılımı
-Windows® için PCAN-Symbol Editor Ayrıntılar ...
-Windows® için PEAK-Converter dönüştürme yazılımı Ayrıntılar ...
-USB bağlantı kablosu
-Avrupa, ABD ve İngiltere için değiştirilebilir fişlere sahip güç kaynağı ünitesi
-Mikro HDMI'dan DVI'ya bağlantı kablosu
-PDF formatında kılavuz
-Basılı hızlı başlangıç kılavuzu
Not: Şarj istasyonu PCAN-Diag FD güç kaynağı ünitesiyle birlikte verilir.
-Yüksek hızlı CAN bağlantısı (ISO 11898-2)
-CAN 2.0 A/B ve FD spesifikasyonlarına uygundur
-ISO ve ISO dışı standartlar için CAN FD desteği
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 20 kbit/sn'den 12 Mbit/sn'ye kadar
-CAN bit hızları 20 kbit/sn'den 1 Mbit/sn'ye kadar
-Microchip CAN alıcı-verici MCP2558FD
-D-Sub, 9-pin (CiA® 106'ya uygun) üzerinden CAN veri yolu bağlantısı
-800 x 480 piksel çözünürlüklü ekran
-Mikro HDMI soketi (800 x 600 piksel çözünürlüklü DVI sinyali) üzerinden harici ekranda sunum
-Dahili şarj edilebilir piller veya sağlanan besleme ünitesi (ünitede düşük voltajlı soket) üzerinden güç beslemesi
-Çalışma esnasında bile pillerin şarj edilmesi, harici besleme
-Hızlı şarj fonksiyonuna sahip şarj istasyonu bir seçenek olarak mevcuttur (IPEH-003068)
-Projeleri kaydetmek için dahili bellek kartı. Bir PC'ye bağlandığında USB yığın depolama aygıtı olarak da kullanılabilir
-0 ila 50 °C (32 ila 122 °F) çalışma sıcaklığı aralığı
Fonksiyonlara genel bakış
-CAN ve CAN FD ağlarının fiziksel ve protokol düzeyinde analizi
-Önceden ayarlanmış bir listeden veya birden fazla kullanıcı tanımlı değerden bit hızının seçilmesi
-Bit hızı listesine dayalı otomatik bit hızı tespiti
-Değiştirilebilir yalnızca dinleme modu
-Değiştirilebilir sessiz başlatma işlevi (yanlış bit hızında yalnızca dinleme modu)
-Sembol dosyaları kullanılarak gelen CAN mesajlarının sembolik gösterimi, enum'lar (değer listeleri), çoklayıcılar ve kimlik aralıkları dikkate alınarak
-Sembol dosyaları, bu ürünle birlikte verilen Windows yazılımı PCAN-Symbol Editor kullanılarak ayarlanabilir
-Gerekirse gelen CAN mesajlarının dahili bellek kartına CAN ID filtrelemesiyle kaydedilmesi
-İzleme dosyalarının oynatılması
-İzleme verilerinin bu ürünle birlikte verilen Windows yazılımı PEAK-Converter kullanılarak çeşitli çıktı biçimlerine dönüştürülmesi
-Tek tek CAN çerçevelerinin veya CAN çerçeve dizilerinin iletilmesi
-CAN verilerinin ondalık, onaltılık veya ikili olarak girilmesi. Çalışma zamanı sırasında tek bir iletim mesajının veri değişimi
-Sembol dosyalarının desteğiyle okunabilir kimlik ve verilerle CAN mesajlarının iletimi
-Zaman diyagramı aracılığıyla görüntülenen CAN veri yolu yükünün ölçümü, hata çerçevelerinin değiştirilebilir gösterimi
-Veri yolu yük zaman diyagramları Bitmap ekran görüntüleri olarak kaydedilebilir
-Sistem çalışırken bile Yüksek hızlı CAN veri yolunun sonlandırılmasının ölçümü
-Bağlı veri yolu için değiştirilebilir CAN sonlandırma
-6 ve 9 numaralı pinler için CAN konektöründe (D-Sub) voltaj ölçümü
-Projelerde cihaz yapılandırmasının, iletim listelerinin, Sembol dosyalarının ve tüm kayıtlı verilerin (ekran görüntüleri, izleme ve CSV dosyaları) yönetimi
-Veri Yolu Kapalıyken isteğe bağlı otomatik sıfırlama
Osiloskop işlevleri
-Her biri maksimum 100 MHz örnekleme hızına sahip iki bağımsız ölçüm kanalına sahip osiloskop
-CAN-High ve CAN-Low sinyallerinin ve her iki sinyal arasındaki farkın görüntülenmesi
-CAN mesajlarının çeşitli özelliklerine göre tetikleme yapılandırması
-Çerçevelerin başlangıcı ve sonu
-CAN hataları
-Bireysel çerçevelerin CAN kimliği
-CAN FD çerçevelerinin bit hızı anahtarı
-Harici ölçüm cihazları banana jakı, 4 mm kullanılarak tetiklenebilir
-Ham CAN ve CAN FD çerçevelerinin tasviri
-Kaydedilen sinyal izinden CAN ve CAN FD çerçevelerinin kodunun çözülmesi
-Rapor işlevi kullanılarak kodlanmış CAN çerçevesinin çeşitli özelliklerinin ve ölçüm verilerinin görüntülenmesi
-Mevcut görünüm Bitmap ekran görüntüsü olarak kaydedilebilir
-Bellek derinliği 1 megaörneğe kadar ayarlanabilir
-Kaydedilen örnek verileri CSV dosyası olarak kaydedilebilir
-Kapsamlı yakınlaştırma işlevleri
-10 ns'ye kadar çözünürlükle zaman ölçümü
PCAN-Diag FD Editor yazılımının özellikleri
-Tüm mevcut ayarların kullanışlı yapılandırması
-İletim listelerinin ve dizilerinin derlenmesi
-Cihaz yapılandırması, iletim listeleri, iletim dizileri ve Sembol dosyaları projelere kaydedilebilir
-Projeler, bir USB bağlantısı kullanılarak PCAN-Diag FD'nin hafıza kartına aktarılabilir
