PCAN-Ethernet Gateway FD DR

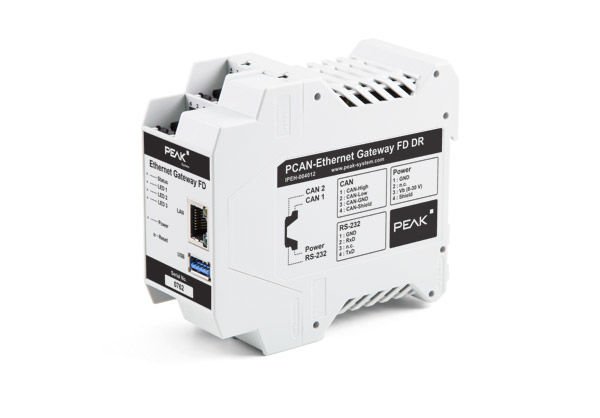

PEAK-System PCAN-Ethernet Gateway FD DR

PEAK-System PCAN-Ethernet Gateway FD DR

(0)

Stok Kodu

IPEH-004012

PCAN-Ethernet Ağ Geçidi FD DR, bir IP ağı üzerinden klasik CAN veya modern CAN FD veri yollarına erişim sağlar. Üstelik CAN veri yolları birden fazla cihaz kullanılarak IP üzerinden birbirine bağlanabilir. CAN çerçeveleri TCP veya UDP mesaj paketlerine sarılır ve ardından IP ağı aracılığıyla bir cihazdan diğerine iletilir. PCAN-Ethernet Ağ Geçidi FD DR, 10 Mbit/s'ye kadar bit hızlarına izin veren bir LAN arayüzü ve iki CAN FD arayüzü sağlar. Bunun için AM5716 Sitara işlemci ihtiyaç duyulan performansı sağlamaktadır. PCAN Ağ Geçidi ürün ailesi kullanışlı bir web arayüzü aracılığıyla yapılandırılır. Alternatif olarak JSON arayüzü yazılım aracılığıyla erişime izin verir. Her iki seçenek de cihazların durum bilgilerini ve ayarlarını, çeşitli iletişim arayüzlerini, mesaj iletmeyi ve filtreleri sağlar. CAN FD standardı (Esnek Veri hızına sahip CAN), öncelikle veri aktarımı için daha yüksek bant genişliği ile karakterize edilir. CAN FD çerçevesi başına maksimum 64 veri baytı (şu ana kadar 8 yerine), 10 Mbit/s'ye kadar bit hızlarıyla iletilebilir. CAN FD, CAN 2.0 A/B standardıyla aşağı doğru uyumludur, dolayısıyla CAN FD düğümleri mevcut CAN ağlarında kullanılabilir. Ancak bu durumda CAN FD uzantıları geçerli değildir.

Veri Sayfası

Kullanım Klavuzu

Karşılaştır

Ücretsiz Gönderim

Stok Sorunuz

Ürün Bilgisi

Paket içeriği;

-DIN rayı plastik muhafazasında PCAN-Ethernet Ağ Geçidi FD DR
-Her iki CAN kanalı, RS-232 ve güç kaynağı için eşleşen konnektörler (Phoenix Contact MSTB 2,5/4-ST BK - 1756298)
-RJ-45 ağ patch kablosu (2 m)
-PDF formatında kılavuz
-Basılı hızlı başlangıç kılavuzu

Teknik Özelikler

-İki Yüksek hızlı CAN kanalı (ISO 11898-2)

-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur

-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 20 kbit/s'den 10 Mbit/s'ye kadar

-20 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları

-Mikroçip MCP2558FD CAN alıcı-vericisi

-CAN kanallarının birbirlerine, RS-232'ye ve güç kaynağına karşı 500 V'a kadar galvanik izolasyonu

-CAN, RS-232 bağlantıları ve 4 kutuplu vidalı terminal şeritleri (Phoenix) aracılığıyla güç kaynağı

-LAN arayüzü

-TCP veya UDP kullanarak veri iletimi

-10/100/1000 Mbit/sn bit hızı

-Durum LED'li RJ-45 konektörü

-Cihazların web arayüzü veya JSON arayüzü üzerinden izlenmesi ve konfigürasyonu

-Web arayüzü üzerinden yazılım güncellemesi

-Sıfırlama düğmesiyle cihazı yeniden başlatın veya önceki bir yazılım sürümüne sıfırlayın

-DIN rayına (DIN EN 60715 TH35) montaj için plastik kasa (genişlik: 45,2 mm)

-Cihaz durumu ve güç kaynağı için LED'ler

-Gelecekte kullanım için PCI Express Mini yuvası, USB bağlantı noktası ve RS-232 konektörü

-8'den 30 V'a kadar voltaj beslemesi

-Çalışma sıcaklığı aralığı -40 ila +70 °C (-40 ila +158 °F)

-Sıcaklık sınırı aşıldığında aktif soğutma için fan
