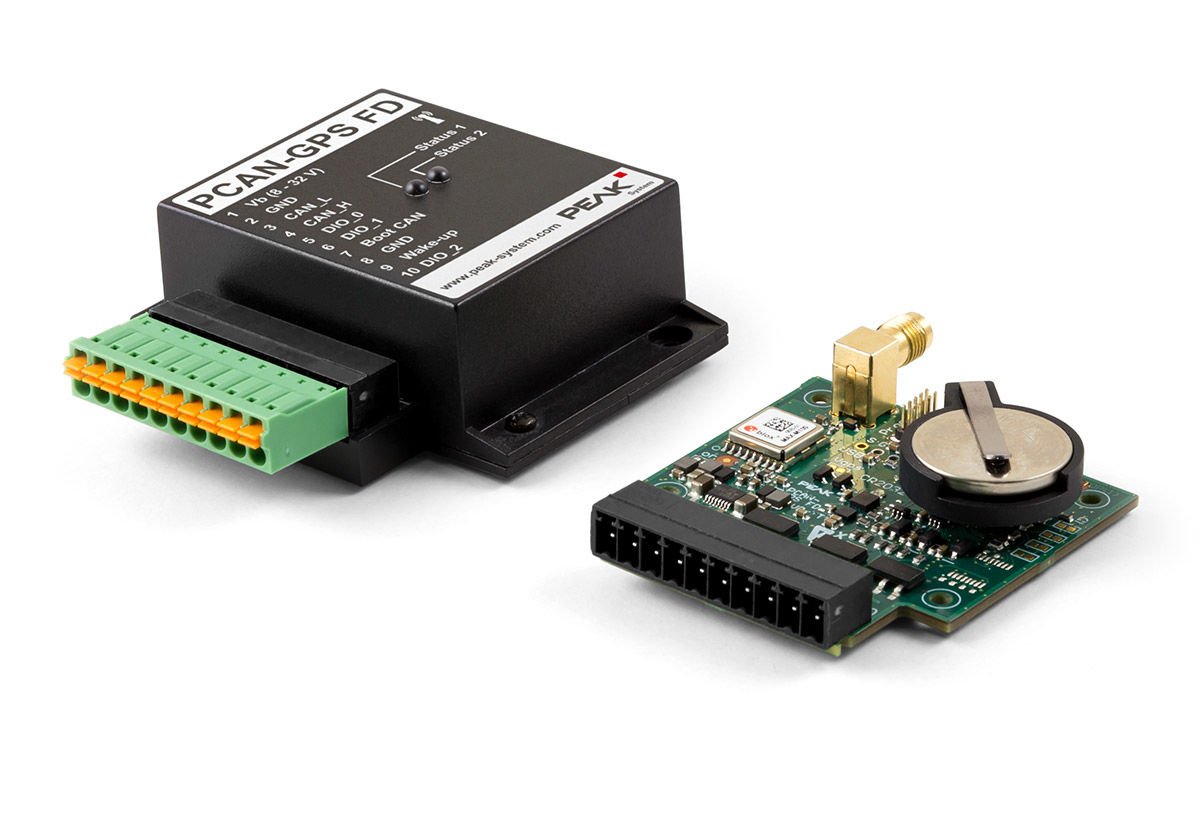

PEAK-System PCAN-GPS FD

(0)

Stok Kodu

IPEH-003110

PCAN-GPS FD, CAN FD bağlantısıyla konum ve yönelim belirlemeye yönelik programlanabilir bir sensör modülüdür. Uydu alıcısı, manyetik alan sensörü, ivme ölçer ve jiroskopu vardır. Gelen sensör verileri NXP mikro denetleyici LPC54618 tarafından işlenir ve ardından CAN veya CAN FD aracılığıyla iletilir. PCAN-GPS FD'nin davranışı belirli uygulamalar için serbestçe programlanabilir. Ürün yazılımı, C ve C++ için GNU derleyicili birlikte verilen geliştirme paketi kullanılarak oluşturulur ve ardından CAN aracılığıyla modüle aktarılır. Çeşitli programlama örnekleri kendi çözümlerinin uygulanmasını kolaylaştırır. Teslimatta PCAN-GPS FD, sensörlerin ham verilerini periyodik olarak CAN veri yolu üzerinde ileten standart bir aygıt yazılımıyla birlikte sunulur.

Gereksinimler;
-Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir.

Veri Sayfası

Kullanım Klavuzu

Karşılaştır

Ücretsiz Gönderim

Stok Sorunuz

Ürün Bilgisi

Paket içeriği;

-Konnektörü dahil plastik muhafazada PCAN-GPS FD (Phoenix Contact FMC 1,5/10-ST-3,5 - 1952348)
-Uydu için harici anten
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz

Gereksinimler;
-Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir

Teknik Özellikler

-Arm® Cortex® M4 çekirdekli NXP LPC54618 mikro denetleyici

-Yüksek hızlı CAN bağlantısı (ISO 11898-2)

-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur

-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 40 kbit/s'den 10 Mbit/s'ye kadar

-40 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları

-NXP TJA1043 CAN alıcı-vericisi

-CAN sonlandırması jumper aracılığıyla etkinleştirilebilir

-CAN veriyoluyla veya ayrı girişle uyandırma

-Navigasyon uyduları için alıcı u-blox MAX-M10S

-Desteklenen navigasyon ve tamamlayıcı sistemler: GPS, Galileo, BeiDou, GLONASS, SBAS ve QZSS

-4 navigasyon sisteminin eş zamanlı alımı

-Aktif GPS antenleri için 3,3 V besleme

-ST'den elektronik üç eksenli manyetik alan sensörü IIS2MDC

-ST'den jiroskop ve üç eksenli ivmeölçer ISM330DLC

-8 MByte QSPI flaş

-Her biri giriş (Yüksek aktif) veya Düşük taraf anahtarıyla çıkış olarak kullanılabilen 3 dijital I/O

-Durum sinyali için LED'ler

-10 kutuplu terminal şeridi (Phoenix) aracılığıyla bağlantı

-8'den 32 V'a kadar voltaj beslemesi

-TTFF'yi (İlk Düzeltme Zamanı) kısaltmak için RTC ve GPS verilerini koruyan düğme hücresi

-40 ila +85 °C arasında genişletilmiş çalışma sıcaklığı aralığı (düğme pil hariç)

-CAN arayüzü üzerinden yeni cihaz yazılımı yüklenebilir
