PEAK-System PCAN-M.2 Tek Kanal
(0)
Stok Kodu
:
IPEH-004083

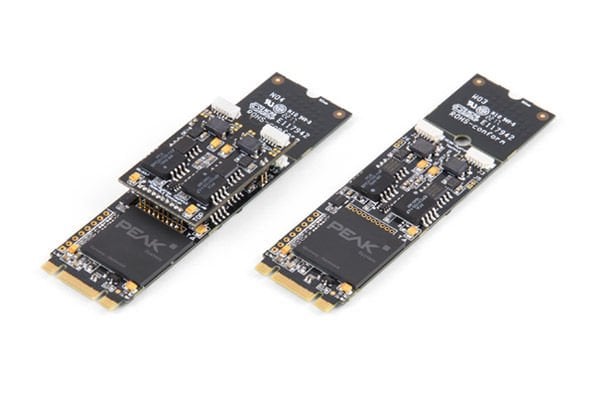

PCAN-M.2, modern bilgisayar kartlarının M.2 arayüzü (PCIe) aracılığıyla CAN ve CAN FD ağlarının bağlanmasına olanak tanır. Takılabilir kart, küçük formatıyla gömülü PC'ler, tek kartlı bilgisayarlar (SBC) ve kompakt gömülü uygulamalar için idealdir. Bilgisayar ile CAN tarafı arasında 300 Volt'a kadar galvanik izolasyon bulunmaktadır. Kartın tek, çift veya dört kanallı versiyonu mevcuttur. CAN FD standardı (Esnek Veri hızına sahip CAN), öncelikle veri aktarımı için daha yüksek bant genişliği ile karakterize edilir. CAN FD çerçevesi başına maksimum 64 veri baytı (şu ana kadar 8 yerine), 12 Mbit/s'ye kadar bit hızlarıyla iletilebilir. CAN FD, CAN 2.0 A/B standardıyla aşağı doğru uyumludur, dolayısıyla CAN FD düğümleri mevcut CAN ağlarında kullanılabilir. Ancak bu durumda CAN FD uzantıları geçerli değildir. CAN bağlantılı uygulamaların geliştirilmesine yönelik PCAN-View monitör yazılımı ve PCAN-Basic programlama arayüzü teslimat kapsamına dahildir ve standart CAN FD'yi destekler.
Ürün Bilgisi
Paket İçeriği;
-PCAN-M.2 kartı
-Bağlantı kabloları dahil. D-Sub konnektör isteğe bağlı olarak 20 veya 40 cm. Talep üzerine diğer uzunluklar
-Windows® 11 (x64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
-PCAN-M.2 kartı
-Bağlantı kabloları dahil. D-Sub konnektör isteğe bağlı olarak 20 veya 40 cm. Talep üzerine diğer uzunluklar
-Windows® 11 (x64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
Teknik Özellikler
-M.2 yuvası için CAN arayüzü (PCIe hattını kullanır)
-1, 2 veya 4 Yüksek hızlı CAN kanalı (ISO 11898-2)
-Form faktörü M.2 tipi: 2280/2260-B-M; Yükseklik: Tek ve Çift Kanallı 4,6 mm, Dört Kanallı 10,2 mm; Üst tarafın bileşen yüksekliği, 1,5 mm'lik form faktörü spesifikasyonunun üzerindedir
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir Veri alanı için
-CAN FD bit hızları (maks. 64 bayt) 20 kbit/s'den 12 Mbit/s'ye kadar
-20 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Bağlantı kablosu ve D-Sub, 9 pin (CiA® 106'ya uygun) aracılığıyla CAN veri yolu bağlantısı
-CAN FD denetleyicisinin FPGA uygulaması
-Mikroçip CAN alıcı-verici MCP2558FD
-CAN bağlantısında 300 V'a kadar galvanik izolasyon, her CAN kanalı için ayrı CAN sonlandırma, her CAN kanalı için ayrı ayrı jumper aracılığıyla etkinleştirilebilir
-Veri yolu yöneticisi DMA aracılığıyla PCIe veri aktarımı 32 ve 64 bit adreslerle
-DMA hafıza erişim işlemleri
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü Gelen ve giden CAN mesajları için uyarılan hata üretimi
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-1, 2 veya 4 Yüksek hızlı CAN kanalı (ISO 11898-2)
-Form faktörü M.2 tipi: 2280/2260-B-M; Yükseklik: Tek ve Çift Kanallı 4,6 mm, Dört Kanallı 10,2 mm; Üst tarafın bileşen yüksekliği, 1,5 mm'lik form faktörü spesifikasyonunun üzerindedir
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir Veri alanı için
-CAN FD bit hızları (maks. 64 bayt) 20 kbit/s'den 12 Mbit/s'ye kadar
-20 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Bağlantı kablosu ve D-Sub, 9 pin (CiA® 106'ya uygun) aracılığıyla CAN veri yolu bağlantısı
-CAN FD denetleyicisinin FPGA uygulaması
-Mikroçip CAN alıcı-verici MCP2558FD
-CAN bağlantısında 300 V'a kadar galvanik izolasyon, her CAN kanalı için ayrı CAN sonlandırma, her CAN kanalı için ayrı ayrı jumper aracılığıyla etkinleştirilebilir
-Veri yolu yöneticisi DMA aracılığıyla PCIe veri aktarımı 32 ve 64 bit adreslerle
-DMA hafıza erişim işlemleri
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü Gelen ve giden CAN mesajları için uyarılan hata üretimi
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
