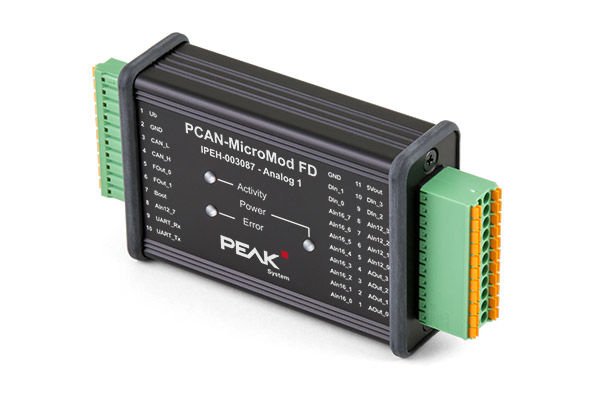

PEAK-System PCAN-MicroMod FD Analog 1

(0)

Stok Kodu

IPEH-003087

PCAN-MicroMod FD eklenti kartı, özel gereksinimlere yönelik çevre birimleri sağlayan kullanıma hazır anakartlarla birlikte satın alınabilir. CAN, I/O ve güç kaynağı bağlantısı için yaylı terminal konnektörleri kullanılır. Anakart PCAN-MicroMod FD Analog 1, uygun koruyucu devrelerle sağlanan analog giriş ve çıkışlara önem verir. PCAN-MicroMod FD, birlikte verilen Windows yazılımı kullanılarak yapılandırılır. CAN kimliklerine basit I/O eşlemenin yanı sıra, verilerin işlenmesi için fonksiyon blokları da mevcuttur. Bilgisayarda oluşturulan konfigürasyon, CAN veri yolu aracılığıyla, daha sonra bağımsız bir CAN düğümü olarak çalışan PCAN-MicroMod FD'ye aktarılır. Bir CAN veriyolunda birden fazla modül bağımsız olarak yapılandırılabilir. Tüm PCAN-MicroMod FD ürünleri alternatif olarak CANopen yazılımıyla çalıştırılabilir. CANopen firmware lisansları Embedded Systems Academy'den edinilebilir.

Gereksinimler

-Yapılandırma bir PEAK CAN arayüzü gerektirir.

Veri Sayfası

Kullanım Klavuzu

Karşılaştır

Ücretsiz Gönderim

Stok Sorunuz

Ürün Bilgisi

Paket içeriği;

-PCAN-MicroMod FD
-konnektörleri dahil alüminyum kasalı PCAN-MicroMod FD anakart (Phoenix Contact FMC 1,5/10-ST-3,81 - 1748053 ve Phoenix Contact DFMC 1,5/11-ST-3,5 - 1790195)
-Windows® için PCAN-MicroMod FD Yapılandırması Ayrıntıları...
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz

Gereksinimler
-Yapılandırma bir PEAK CAN arayüzü gerektirir

Teknik Özellikler

-PCAN-MicroMod FD'ye takılı kart
-Yüksek hızlı CAN bağlantısı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 20 kbit/s'den 10 Mbit/s'ye kadar
-20 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Değiştirilebilir CAN sonlandırma
-2 frekans çıkışı
Low-side sviç
0 ila 20 kHz arasında ayarlanabilir frekans aralığı
-30 V'a kadar gerilim izleme için 1 analog giriş, çözünürlük 12 bit
-8 analog giriş
Çözünürlük 16 bit
Ölçüm aralığı ayarlanabilir: ±2,5 V, ±5 V, ±10 V, ±20 V
-4 analog giriş
Çözünürlük 12 bit
Ölçüm aralığı 0 ila 10 V
-4 analog çıkış
Çözünürlük 12 bit
Gerilim aralığı ayarlanabilir: 0 ila 5 V veya 0 ila 10 V
-4 dijital giriş
Pull-down veya Pull-up yapılandırılabilir
-Modül kimliğini ayarlamak için 4 bitlik döner kodlama sviç
-3 durum LED'i
-alüminyum kasa
-Çalışma voltajı 8 ila 30 V
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
