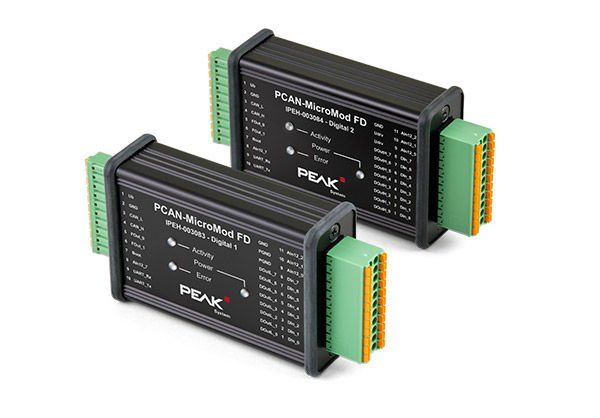

PEAK-System PCAN-MicroMod FD Digital 2 (High-side)
(0)
Stok Kodu
:
IPEH-003084
PCAN-MicroMod FD eklenti kartı, özel gereksinimlere yönelik çevre birimleri sağlayan kullanıma hazır anakartlarla birlikte satın alınabilir. CAN, I/O ve güç kaynağı bağlantısı için yaylı terminal konnektörleri kullanılır. PCAN-MicroMod FD Digital 1 ve 2 anakartları, uygun koruyucu devrelerle donatılmış dijital giriş ve çıkışlara önem veriyor. Dijital 1'in dijital çıkışları low-side sviçleriyle, Dijital 2'nin dijital çıkışları ise hi-side sviçleriyle donatılmıştır. PCAN-MicroMod FD, birlikte verilen Windows yazılımı kullanılarak yapılandırılır. CAN kimliklerine basit I/O eşlemenin yanı sıra, verilerin işlenmesi için fonksiyon blokları da mevcuttur. Bilgisayarda oluşturulan konfigürasyon, CAN veri yolu aracılığıyla, daha sonra bağımsız bir CAN düğümü olarak çalışan PCAN-MicroMod FD'ye aktarılır. Bir CAN veriyolunda birden fazla modül bağımsız olarak yapılandırılabilir. Tüm PCAN-MicroMod FD ürünleri alternatif olarak CANopen yazılımıyla çalıştırılabilir. CANopen firmware lisansları Embedded Systems Academy'den edinilebilir.
Gereksinimler
-Yapılandırma bir PEAK CAN arayüzü gerektirir.
Gereksinimler
-Yapılandırma bir PEAK CAN arayüzü gerektirir.
Ürün Bilgisi
Paket içeriği;
-PCAN-MicroMod FD
-Konnektörleri dahil alüminyum kasalı PCAN-MicroMod FD anakart (Phoenix Contact FMC 1,5/10-ST-3,81 - 1748053 ve Phoenix Contact DFMC 1,5/11-ST-3,5 - 1790195)
-Windows® için PCAN-MicroMod FD Yapılandırması Ayrıntıları...
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz
Gereksinimler
-Yapılandırma bir PEAK CAN arayüzü gerektirir
-PCAN-MicroMod FD
-Konnektörleri dahil alüminyum kasalı PCAN-MicroMod FD anakart (Phoenix Contact FMC 1,5/10-ST-3,81 - 1748053 ve Phoenix Contact DFMC 1,5/11-ST-3,5 - 1790195)
-Windows® için PCAN-MicroMod FD Yapılandırması Ayrıntıları...
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz
Gereksinimler
-Yapılandırma bir PEAK CAN arayüzü gerektirir
Teknik Özellikler
-PCAN-MicroMod FD'ye takılı kart
-Yüksek hızlı CAN bağlantısı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 20 kbit/s'den 10 Mbit/s'ye kadar
-20 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Değiştirilebilir CAN sonlandırma
-2 frekans çıkışı
Low-side sviç
0 ila 20 kHz arasında ayarlanabilir frekans aralığı
-30 V'a kadar gerilim izleme için 1 analog giriş, çözünürlük 12 bit
-8 dijital giriş
Pull up veya pull-down yapılandırılabilir
-8 dijital çıkış
Dijital 1: Low-side sviç
Dijital 2: Hi-side sviç
PWM modu: çözünürlük görev döngüsü 16 bit, 0 ila 20 kHz arasında ayarlanabilir frekans aralığı
-3 analog giriş
Çözünürlük 12 bit
Ölçüm aralığı 0 ila 10 V
-Modül kimliğini ayarlamak için 4 bitlik döner kodlama sviçi
-3 durum LED'i
-Yaylı terminal konnektörlü alüminyum kasa
-Çalışma voltajı 8 ila 30 V
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-Yüksek hızlı CAN bağlantısı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 20 kbit/s'den 10 Mbit/s'ye kadar
-20 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Değiştirilebilir CAN sonlandırma
-2 frekans çıkışı
Low-side sviç
0 ila 20 kHz arasında ayarlanabilir frekans aralığı
-30 V'a kadar gerilim izleme için 1 analog giriş, çözünürlük 12 bit
-8 dijital giriş
Pull up veya pull-down yapılandırılabilir
-8 dijital çıkış
Dijital 1: Low-side sviç
Dijital 2: Hi-side sviç
PWM modu: çözünürlük görev döngüsü 16 bit, 0 ila 20 kHz arasında ayarlanabilir frekans aralığı
-3 analog giriş
Çözünürlük 12 bit
Ölçüm aralığı 0 ila 10 V
-Modül kimliğini ayarlamak için 4 bitlik döner kodlama sviçi
-3 durum LED'i
-Yaylı terminal konnektörlü alüminyum kasa
-Çalışma voltajı 8 ila 30 V
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
