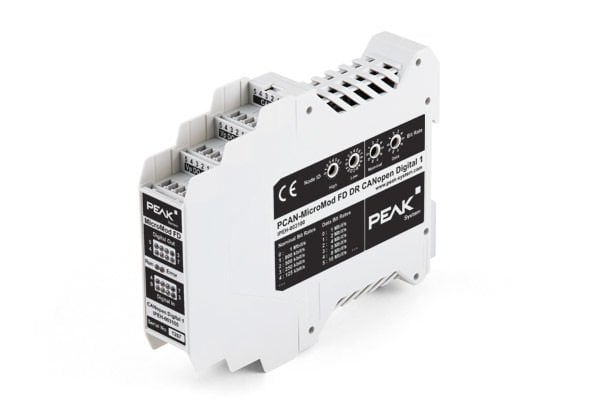

PEAK-System PCAN-MicroMod FD DR CANopen Digital 1
-PCAN-MicroMod FD DR CANopen Dijital 1 DIN raylı plastik kasa, konnektörlerle (Phoenix Contact MC 1,5/ 5-ST-3,5 GY7035 - 1769087)
-CANopen EDS dosyası
-PDF formatında kılavuz
* CANopen® ve CANopen FD® için I/O modülü
* CiA® 301 sürüm 4.2.0 ve CiA® 1301 sürüm 1.1.0'a göre iletişim profilleri
* CiA® 401 sürüm 3.0.0 ve CiA® 401-B/F sürüm 1.0.0'a göre cihaz profilleri
* Yüksek hızlı CAN bağlantısı (ISO 11898-2)
* Seçilebilir CANopen bit hızları: Nominal: 20, 50, 125, 250, 500, 800 ve 1000 kbit/sn
* Seçilebilir CANopen FD bit hızları: Nominal: 250, 500, 800 ve 1000 kbit/sn Veri: 1, 2, 4, 5, 8 ve 10 Mbit/sn
* NXP TJA1044GT CAN alıcı-verici
* 500 V'a kadar güç kaynağına karşı galvanik izolasyon
* Kasadaki döner anahtarlarla CAN ve CAN FD bit hızlarının ve düğüm kimliğinin yapılandırılması
* CiA® DR 303-3'e göre durum göstergesi için 2 LED "RUN" ve "ERROR"
* 8 dijital giriş
* IEC 61131-2 standardına uygundur
* Giriş özellikleri: Tip 3
* Kaynak veya batırma girişi olarak kullanılacak 2 grup 4 giriş
* Modül beslemesine karşı her biri 100 V'a kadar 0 ila 3 ve 4 ila 7 dijital girişlerinin galvanik izolasyonu
* 8 dijital çıkış
* Hi side çıkışı başına 500 mA yük
* Çıkış başına termal koruma
* Çıkış başına kısa devre algılama
* Çıkış başına açık durumda ve kapalı durumda açık yük algılama
* Dijital giriş ve çıkışların durum göstergesi için LED'ler
* Bağlantılar CAN, I/O ve 5 kutuplu vidalı terminal şeritleri (Phoenix) üzerinden güç kaynağı
* DIN rayına montaj için plastik kasa (genişlik: 22,5 mm) (DIN EN 60715 TH35)
* 8 ila 36 V arası voltaj kaynağı
* -40 ila +85 °C (-40 ila +185 °F) arası genişletilmiş çalışma sıcaklığı aralığı
