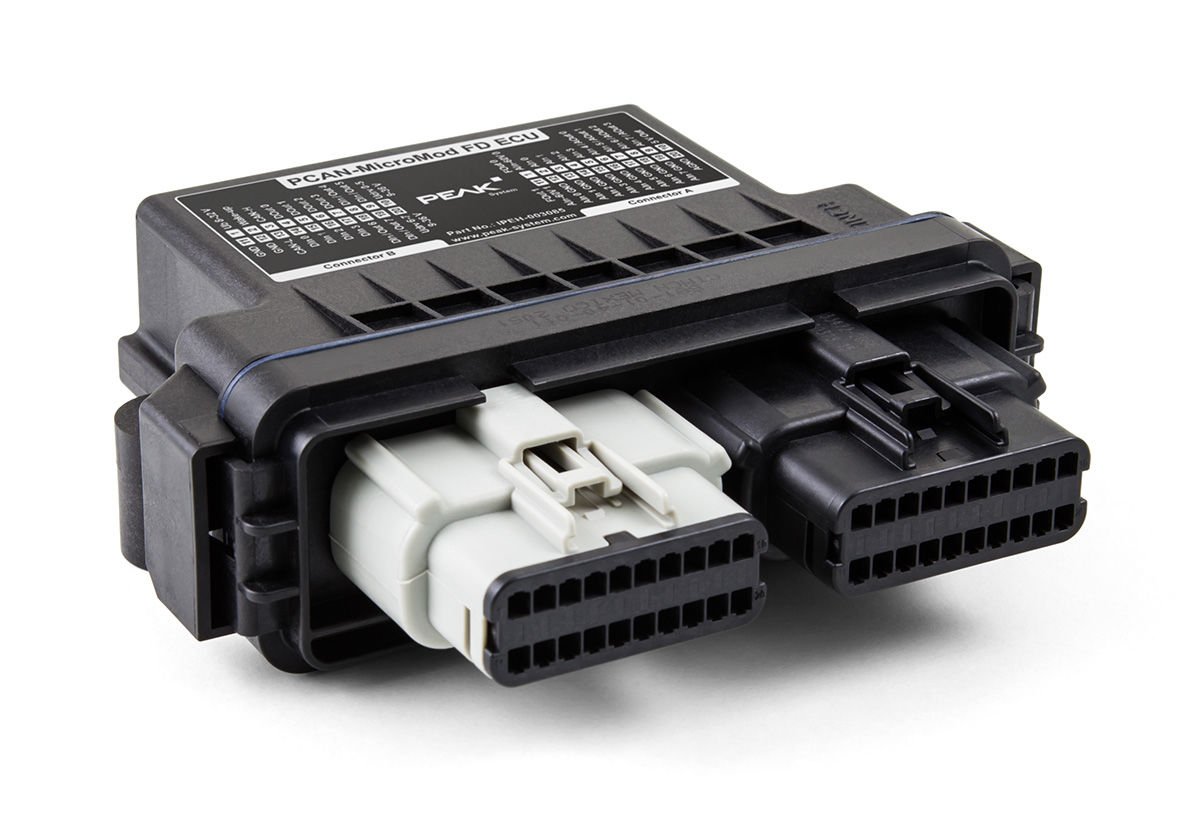

PEAK-System PCAN-MicroMod FD ECU

(0)

Stok Kodu

IPEH-003085

PCAN-MicroMod FD ECU, otomotiv uygulamalarında özel aksesuarların entegrasyonu için evrensel bir kontrol ünitesidir. Bu amaçla, bir CAN FD bağlantısının yanı sıra analog ve dijital I/O'ların bir karışımını sağlar. Sağlam kasası ve iki otomotiv konnektörüyle, zorlu koşullar altında hizmet veren araçlarda kullanım için tasarlanmıştır. PCAN-MicroMod FD ürünleri, ücretsiz bir Windows® yazılımıyla yapılandırılır. I/O'ları CAN kimliklerine eşlemenin yanı sıra, verileri işlemek için işlev blokları da mevcuttur. Bilgisayarda oluşturulan yapılandırma, CAN veri yolu üzerinden PCAN-MicroMod FD'ye aktarılır ve daha sonra otonom bir CAN düğümü olarak çalışır.

Gereksinimler ;

-Yapılandırma bir PEAK CAN arayüzü gerektirir.

Veri Sayfası

Kullanım Klavuzu

Karşılaştır

Ücretsiz Gönderim

Stok Sorunuz

Ürün Bilgisi

Paket içeriği;

-PCAN-MicroMod FD ECU, konnektörleri dahil (Molex MX150 A 33472-2001 siyah ve Molex MX150 B 33472-2002 açık gri)
-PCAN-MicroMod FD Windows® için Yapılandırma Ayrıntıları ...
-PDF formatında kılavuz

Gereksinimler;

-Yapılandırma bir PEAK CAN arayüzü gerektirir

Not: İsteğe bağlı olarak CAN kanalının galvanik izolasyonlu versiyonu

Teknik Özellikler

-Entegre PCAN-MicroMod FD'li modül

-Yüksek hızlı CAN bağlantısı (ISO 11898-2)

-CAN 2.0 A/B ve FD spesifikasyonlarına uygundur

-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 40 kbit/sn'den 10 Mbit/sn'ye kadar

-CAN bit hızları 40 kbit/sn'den 1 Mbit/sn'ye kadar

-CAN veri yolu veya ayrı girişle wake up

-4 dijital giriş

Pull-up veya pull-down yapılandırılabilir

-Hi side anahtarlı 8 dijital çıkış

-5A 2 çıkış ve 2A 6 çıkış

-4'ü alternatif olarak dijital giriş olarak veya ayrıca çıkış seviyesini geri okumak için kullanılabilir

-8 analog giriş

Çözünürlük 16 bit

Ölçüm aralığı ayarlanabilir: ±2,5 V, ±5 V, ±10 V, ±20 V

-Analog girişlerin 4'ü alternatif olarak analog olarak kullanılabilir çıkış

Çözünürlük 12 bit

Ayarlanabilir voltaj aralığı: 0 ila 5 V veya 0 ila 10 V

-2 frekans çıkışı

Low side anahtarları (3 A)

0 ila 20 kHz arasında ayarlanabilir frekans aralığı

-Alternatif olarak 0 ila 60 V voltaj aralığına sahip analog girişler olarak kullanılabilir

-CAN, I/O ve güç kaynağı için iki adet 20 kutuplu otomotiv konnektörü (Molex MX150) üzerinden bağlantılar

-Artırılmış Giriş Koruması IP67 ve flanşlı plastik kasa

-Çalışma voltajı 8 ila 32 V; 12 ve 24 V araç elektrik sistemlerinde kullanıma uygundur

-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı

-E1 tip onayı
