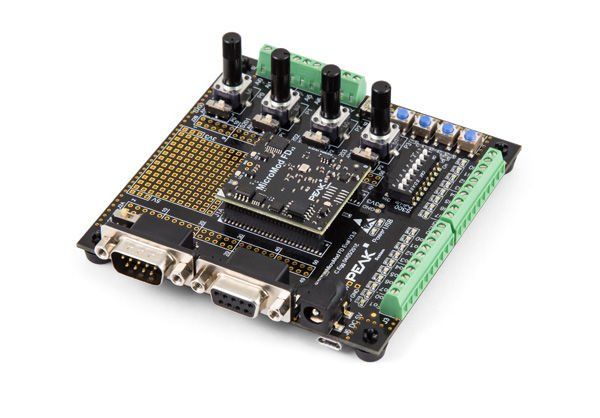

PEAK-System PCAN-MicroMod FD Evaluation Kit
(0)
Stok Kodu
:
IPEH-003082
Bu ürün, PCAN-MicroMod FD için bir evaluation board'tur ve CAN bağlantısı ve I/O işlevselliği ile kendi devrelerinin tasarlanmasına ve geliştirilmesine olanak tanır. CAN ve CAN FD kurulumlarında eğitim amaçlı da kullanılabilir. Kullanıcı, ayırıcılar, vidalı terminaller, anahtarlar ve potansiyometreler aracılığıyla bağlı PCAN-MicroMod FD'nin kaynaklarına erişebilir ve konfigürasyonları kontrol edebilir veya devreleri test edebilir. Yapılandırma, yapılandırma verilerini CAN aracılığıyla modüle aktaran, birlikte verilen Windows yazılımıyla yapılır. İsteğe bağlı olarak temin edilebilen Evaluation Kiti, bu amaç için gerekli olan CAN arayüzünü ve bir CAN kablosunu içerir. PCAN-MicroMod FD Evaluation board alternatif olarak Embedded Systems Academy'nin CANopen ürün yazılımıyla çalıştırılabilir. Teslimat kapsamına CANopen ürün yazılımı için bir lisans dahildir.
Gereksinimler
-Yapılandırma bir PEAK CAN arayüzü gerektirir.
Gereksinimler
-Yapılandırma bir PEAK CAN arayüzü gerektirir.
Ürün Bilgisi
PCAN-MicroMod FD Evaluation Board paket içeriği;
-PCAN-MicroMod FD
-PCAN-MicroMod FD Evaluation USB bağlantı kablosu
-Windows® için PCAN-MicroMod FD Yapılandırması Ayrıntıları...
-Bir PCAN-MicroMod FD için CANopen lisansı
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında manuel ve şematik
PCAN-MicroMod FD Evaluation Kiti paket içeriği;
-PCAN-MicroMod FD Evaluation board paketi içeriği
-CAN arayüzü PCAN-USB FD
-2 m sonlandırmalı CAN kablosu
-PCAN-MicroMod FD
-PCAN-MicroMod FD Evaluation USB bağlantı kablosu
-Windows® için PCAN-MicroMod FD Yapılandırması Ayrıntıları...
-Bir PCAN-MicroMod FD için CANopen lisansı
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında manuel ve şematik
PCAN-MicroMod FD Evaluation Kiti paket içeriği;
-PCAN-MicroMod FD Evaluation board paketi içeriği
-CAN arayüzü PCAN-USB FD
-2 m sonlandırmalı CAN kablosu
Teknik Özellikler
-PCAN-MicroMod FD'ye takılı kart
-D-Sub, 9 pin üzerinden CAN veri yolu bağlantısı (CiA® 106'ya uygun)
-Tüm I/O'lar için vidalı terminal bağlantıları
-120 Ohm'da değiştirilebilir CAN sonlandırması
-PCAN-MicroMod FD'nin tüm pinleri için seçimler
-Dijital çıkışlar için alt taraf anahtarları
-Dijital girişlerin durum değişikliği için DIP sviç
-Korumalı dijital girişler
-Dijital giriş ve çıkışlar için LED'ler
-Analog girişler için 4 potansiyometre
-Bireysel ek kablolama için lehimleme alanları
-Mikro denetleyiciye doğrudan erişim için V.24 sinyal seviyelerine sahip RS-232 bağlantısı
-Modül kimliğini ayarlamak için 4 bitlik döner kodlama anahtarı
-CAN, USB veya RS-232 aracılığıyla bellenim yüklemesi; 3 düğmeyle değiştirilebilir
-Kartı yeniden başlatmak için sıfırlama düğmesi
-Mikro-USB veya varil bağlantısı aracılığıyla voltaj beslemesi 5 V
-Çalışma sıcaklığı aralığı 0 ila 70 °C (32 ila 158 °F)
-100 x 102 mm board, lastik ayaklı
-D-Sub, 9 pin üzerinden CAN veri yolu bağlantısı (CiA® 106'ya uygun)
-Tüm I/O'lar için vidalı terminal bağlantıları
-120 Ohm'da değiştirilebilir CAN sonlandırması
-PCAN-MicroMod FD'nin tüm pinleri için seçimler
-Dijital çıkışlar için alt taraf anahtarları
-Dijital girişlerin durum değişikliği için DIP sviç
-Korumalı dijital girişler
-Dijital giriş ve çıkışlar için LED'ler
-Analog girişler için 4 potansiyometre
-Bireysel ek kablolama için lehimleme alanları
-Mikro denetleyiciye doğrudan erişim için V.24 sinyal seviyelerine sahip RS-232 bağlantısı
-Modül kimliğini ayarlamak için 4 bitlik döner kodlama anahtarı
-CAN, USB veya RS-232 aracılığıyla bellenim yüklemesi; 3 düğmeyle değiştirilebilir
-Kartı yeniden başlatmak için sıfırlama düğmesi
-Mikro-USB veya varil bağlantısı aracılığıyla voltaj beslemesi 5 V
-Çalışma sıcaklığı aralığı 0 ila 70 °C (32 ila 158 °F)
-100 x 102 mm board, lastik ayaklı
