PCAN-MiniDiag FD
PEAK-System PCAN-MiniDiag FD

PEAK-System PCAN-MiniDiag FD

(0)

Stok Kodu

IPEH-003070

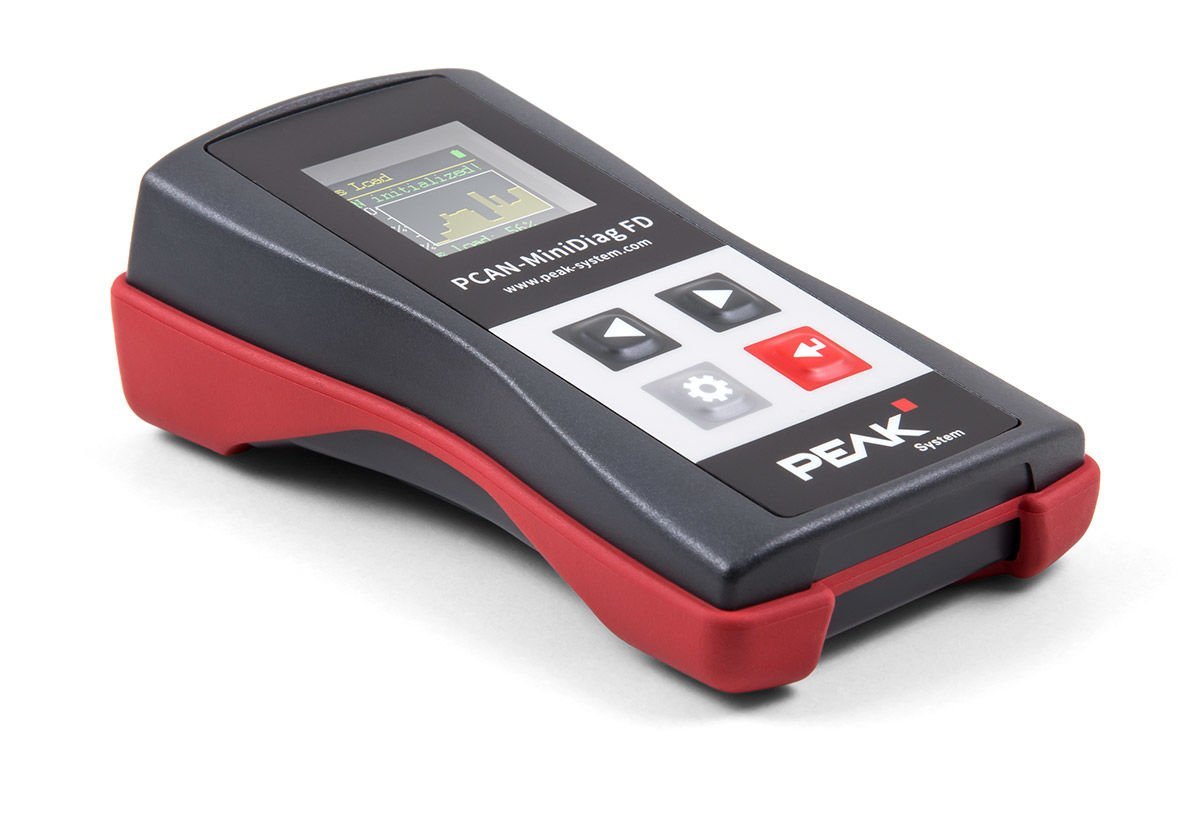

PCAN-MiniDiag FD, CAN ve CAN FD veri yollarının temel teşhisi ve kontrolü için kompakt, düşük maliyetli bir el tipi cihazdır. Servis teknisyenleri ve geliştiriciler, yapılandırması bilinmeyen araç, makine veya endüstriyel ekipman ağlarına kolayca erişebilir. Bunun için, CAN için nominal bit hızı ve ayrıca CAN FD için veri bit hızı, bit zamanlama ölçümü kullanılarak belirlenir. Ayrıca, cihaz, CAN konektöründeki sonlandırma, veri yolu yükü ve voltaj seviyeleri için ölçüm işlevlerine sahiptir.

PCAN-MiniDiag FD, membran tuş takımı ve kasası sayesinde artırılmış bir korumaya sahiptir. Güç, üç değiştirilebilir pil tarafından sağlanır.

CAN FD standardı, öncelikle veri aktarımı için daha yüksek bant genişliği ile karakterize edilir. CAN FD çerçevesi başına maksimum 64 veri baytı (şimdiye kadar 8 yerine) 10 Mbit/s'ye kadar bit hızlarıyla iletilebilir. CAN FD, CAN 2.0 A/B standardına aşağı doğru uyumludur, bu nedenle CAN FD düğümleri mevcut CAN ağlarında kullanılabilir. Ancak bu durumda CAN FD uzantıları geçerli değildir.

Veri Sayfası

Kullanım Klavuzu

Karşılaştır

Ücretsiz Gönderim

Stok Sorunuz

Ürün Bilgisi

Paket içeriği;

-Plastik kasada PCAN-MiniDiag FD

-Piller (4 x 1,5 V Mikro AAA)

-PDF formatında kılavuz

-Basılı hızlı başlangıç kılavuzu

Teknik Özellikler

-Yüksek hızlı CAN bağlantısı (ISO 11898-2)

-CAN 2.0 A/B ve FD spesifikasyonlarına uygundur

-ISO ve ISO dışı standartlar için CAN FD desteği

-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 66,6 kbit/sn'den 10 Mbit/sn'ye kadar

-CAN bit hızları 10 kbit/sn'den 1 Mbit/sn'ye kadar

-Microchip MCP2558FD CAN alıcı-verici

-D-Sub, 9 pimli (CiA® 106'ya uygun) üzerinden CAN veri yolu bağlantısı

-Kalıcı yalnızca dinleme modu nedeniyle CAN veri yolu üzerinde hiçbir etki yoktur

-128 x 128 piksel çözünürlüğe sahip OLED ekran

-Değiştirilebilir pillerle güç kaynağı (1,2 V veya 1,5 V'luk 3 x Micro AAA)

-Dört tuşlu membran tuş takımıyla çalışma

-Artırılmış Giriş Koruması IP42'ye sahip plastik kasa

-Boyutlar: 122 x 69 x 44 mm

-Çalışma sıcaklığı aralığı -10 ila +50 °C (14 ila 122 °F)

Cihaz ve ölçüm fonksiyonları

-Sistem Bilgileri: Ürün yazılımı ve donanım sürümü, seri numarası ve pil voltajının gösterilmesi

-D-Sub Voltajları: -40 ila +43 V aralığında 6 ve 9 numaralı pinlerde voltaj kontrolü

-CAN Min/Maks: -5 ila +8 V aralığında CAN-High ve CAN-Low için minimum ve maksimum voltaj değerlerinin ölçümü

-CAN Voltajları: -5 ila +8 V aralığında CAN-High ve CAN-Low için baskın ve çekinik seviyelerin ölçümü

-CAN Voltajları 2: Baskın ve çekinik seviyelerin minimum, ortalama ve maksimum değerlerinin ölçümü

-Sonlandırma: CAN veri yolunda sonlandırma ölçümü

-Bit Hızı: Kesin bit zamanlama ölçümleri veya manuel bit hızı yapılandırması yoluyla bit hızlarının otomatik tespiti

-Veri Yolu Yükü: Diyagramda görüntülenerek CAN veri yolu yükünün ölçümü

-İstatistikler: CAN, CAN FD ve hata çerçeveleri için sayaç
