PEAK-System PCAN-MiniDisplay Case

PCAN-MiniDisplay ;

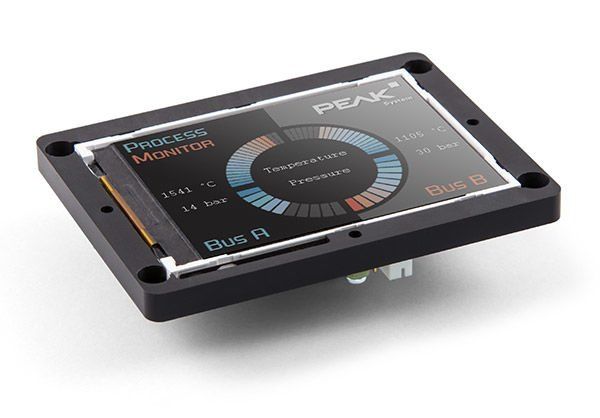

-Montaj çerçeveli PCAN-MiniDisplay

-Güç kaynağı, CAN ve dijital girişler için kablolar

-512 MB bellek kartı takılı

-Windows® için PEAK-Converter dönüştürme yazılımı Ayrıntılar ...

-Yapılandırma örnekleri

-PDF formatında kılavuz

PCAN-MiniDisplay Case ;

-PCAN-MiniDisplay, eşleşen konektörler dahil plastik kasada (Phoenix Contact FMC 1,5/4-ST-3,5 - 1952283 ve Phoenix Contact FMC 1,5/10-ST-3,5 - 1952348)

-512 MB bellek kartı takılı

-Windows® için PEAK-Converter dönüştürme yazılımı Ayrıntılar ...

-Yapılandırma örnekleri

-PDF formatında kılavuz

-İki Yüksek Hızlı CAN kanalı (ISO 11898-2) üzerinden CAN bağlantıları

-40 kbit/s'den 1 Mbit/s'ye kadar bit hızları

-CAN 2.0 A/B spesifikasyonlarına uygundur

-Uyandırma özelliğine sahip NXP TJA1041 CAN alıcı-verici

-2 analog giriş

-Çözünürlük 10 bit

-Ölçüm aralığı 0 ila 16,5 V

-1 dijital giriş ve 1 dijital çıkış

-320 x 240 piksel çözünürlüğe sahip TFT ekran

-CAN verilerinin metin dosyaları aracılığıyla serbestçe yapılandırılabilir görselleştirilmesi

-Metinlerin, CAN verilerinin yanı sıra analog ve dijital girişlerin değerlerinin metin etiketleri aracılığıyla görüntülenmesi

-CAN verilerinin sayı, kayan nokta sayıları veya dizeler olarak biçimlendirilebilir çıktısı, enumlar ve multipleksörler dikkate alınarak

-Bitmap görüntülerinin şeffaflıkla görüntülenmesi

-Görüntü listelerinin sinyale bağlı görüntülenmesi

-Plotter'larda birden fazla sinyal eğrisinin sunumu

-Tuş ve zil işlevlerine ve ekrana yapılandırılabilir erişim CAN üzerinden parlaklık

-Bir yapılandırmanın başlangıcında, çalışmasında ve sonunda CAN kare dizilerini iletme

microSD bellek kartı yuvası (maks. 32 GB)

-Bir PC kullanarak bellek kartına erişim için yüksek hızlı USB 2.0 portu

-Bellek kartından yapılandırmaları çalıştırma

-Tek bir yapılandırmanın veya güç açıldığında kaydın isteğe bağlı otomatik başlatılması

-Gelen CAN mesajlarının dahili bellek kartına kaydedilmesi, isteğe bağlı olarak oluşan hataların dahil edilmesi

-Kayıtlar için CAN kimliği filtrelemesi, her CAN kanalı için ayrı ayrı yapılandırılabilir

-Kayıtların Windows yazılımı kullanılarak çeşitli çıkış biçimlerine dönüştürülmesi

-İsteğe bağlı döngü işleviyle bir kaydın oynatılması

-Menüde gezinmek ve birden fazla ekran yapılandırması arasında geçiş yapmak için isteğe bağlı olarak donatılmış basmalı düğmelerin kullanımı

-Boyutlar: 80 x 55 mm

-Gerilim kaynağı 7 ila 30 V

-Çalışma sıcaklığı aralığı -20 ila +70 °C (-4 ila +158 °F)

İsteğe bağlı olarak mevcut PCAN-MiniDisplay Case

-Plastik kasalı cihaz, 3 basmalı düğme

-Terminal blokları üzerinden bağlantılar (Phoenix)
