PEAK-System PCAN-miniPCIe FD Tek Kanal
(0)
Stok Kodu
:
IPEH-004045

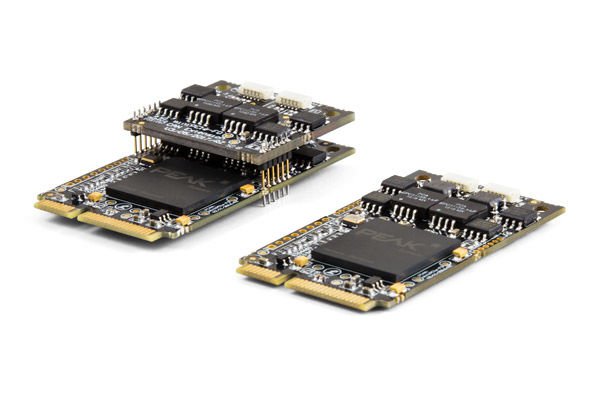

PCAN-miniPCIe FD, PCI Express Mini yuvası için bir CAN arayüzüdür. Yerden tasarruf sağlayan formatıyla takılabilir kart, gömülü sistemleri dört adede kadar CAN FD ve CAN ağına bağlamak için uygun bir çözümdür. Bilgisayar ile CAN tarafları arasında 300 Volt'a kadar galvanik izolasyon bulunmaktadır. Kartın tek, çift veya dört kanallı versiyonu mevcuttur. CAN FD standardı (Esnek Veri hızına sahip CAN), öncelikle veri aktarımı için daha yüksek bant genişliği ile karakterize edilir. CAN FD çerçevesi başına maksimum 64 veri baytı (şu ana kadar 8 yerine), 12 Mbit/s'ye kadar bit hızlarıyla iletilebilir. CAN FD, CAN 2.0 A/B standardıyla aşağı doğru uyumludur, dolayısıyla CAN FD düğümleri mevcut CAN ağlarında kullanılabilir. Ancak bu durumda CAN FD uzantıları geçerli değildir. CAN bağlantılı uygulamaların geliştirilmesine yönelik PCAN-View monitör yazılımı ve PCAN-Basic programlama arayüzü teslimat kapsamına dahildir ve standart CAN FD'yi destekler.
Ürün Bilgisi
Paket İçeriği;
-PCAN-miniPCIe FD kartı Bağlantı kabloları dahil.
-D-Sub konnektör isteğe bağlı olarak 20 veya 40 cm.Talep üzerine diğer uzunluklar
-Windows® 11 (x64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
-PCAN-miniPCIe FD kartı Bağlantı kabloları dahil.
-D-Sub konnektör isteğe bağlı olarak 20 veya 40 cm.Talep üzerine diğer uzunluklar
-Windows® 11 (x64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
Teknik Özellikler
-PCI Express Mini yuvası için CAN arayüzü (PCIe hattını kullanır)
-1, 2 veya 4 Yüksek hızlı CAN kanalı (ISO 11898-2)
-Form faktörü PCI Express Mini (dört kanallı versiyonun yüksekliğinden dolayı yalnızca tek ve çift kanallı versiyonlar için)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-25 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Bağlantı kablosu ve D-Sub, 9 pin (CiA® 106'ya uygun) aracılığıyla CAN veri yolu bağlantısı
-CAN FD denetleyicisinin FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
-CAN bağlantısında 300 V'a kadar galvanik izolasyon, her CAN kanalı için ayrı
-CAN sonlandırma, her CAN kanalı için ayrı ayrı jumper aracılığıyla etkinleştirilebilir
-Veri yolu yöneticisi DMA aracılığıyla PCIe veri aktarımı
-32 ve 64 bit adreslerle DMA hafıza erişim işlemleri
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için hata üretimi
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-1, 2 veya 4 Yüksek hızlı CAN kanalı (ISO 11898-2)
-Form faktörü PCI Express Mini (dört kanallı versiyonun yüksekliğinden dolayı yalnızca tek ve çift kanallı versiyonlar için)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-25 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Bağlantı kablosu ve D-Sub, 9 pin (CiA® 106'ya uygun) aracılığıyla CAN veri yolu bağlantısı
-CAN FD denetleyicisinin FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
-CAN bağlantısında 300 V'a kadar galvanik izolasyon, her CAN kanalı için ayrı
-CAN sonlandırma, her CAN kanalı için ayrı ayrı jumper aracılığıyla etkinleştirilebilir
-Veri yolu yöneticisi DMA aracılığıyla PCIe veri aktarımı
-32 ve 64 bit adreslerle DMA hafıza erişim işlemleri
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için hata üretimi
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
