PEAK-System PCAN-PCI Express FD Dört Kanal
(0)
Stok Kodu
:
IPEH-004040

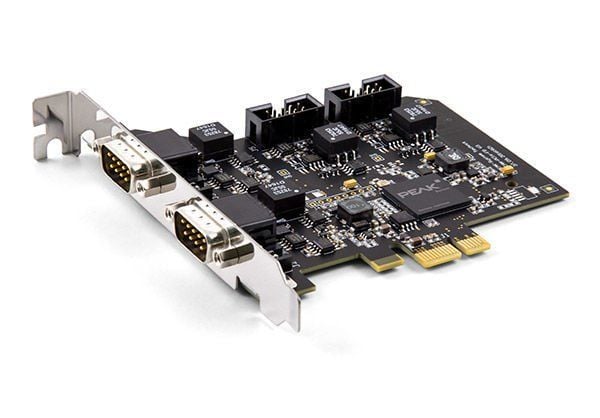

Takılabilir kart PCAN-PCI Express FD, PCI Express yuvaları olan bir bilgisayarın CAN FD ve CAN ağlarına bağlanmasını sağlar. Bilgisayar ile CAN tarafları arasında 500 Volt'a kadar galvanik izolasyon bulunmaktadır. Kartın tek, çift veya dört kanallı versiyonu mevcuttur. CAN FD standardı (Esnek Veri hızına sahip CAN), öncelikle veri aktarımı için daha yüksek bant genişliği ile karakterize edilir. CAN FD çerçevesi başına maksimum 64 veri baytı (şu ana kadar 8 yerine), 12 Mbit/s'ye kadar bit hızlarıyla iletilebilir. CAN FD, CAN 2.0 A/B standardıyla aşağı doğru uyumludur, dolayısıyla CAN FD düğümleri mevcut CAN ağlarında kullanılabilir. Ancak bu durumda CAN FD uzantıları geçerli değildir. CAN bağlantılı uygulamaların geliştirilmesine yönelik PCAN-View monitör yazılımı ve PCAN-Basic programlama arayüzü teslimat kapsamına dahildir ve standart CAN FD'yi destekler.
Ürün Bilgisi
Paket İçeriği;
-Takılabilir kart PCAN-PCI Express
-FD CAN veri yolu için D-Sub konnektörlü yuva braketi (yalnızca dört kanallı versiyon)
-Windows® 11 (x64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
-Takılabilir kart PCAN-PCI Express
-FD CAN veri yolu için D-Sub konnektörlü yuva braketi (yalnızca dört kanallı versiyon)
-Windows® 11 (x64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
Teknik Özellikler
-PCI Express yuva için PC takılabilir kartı (PCIe x1)
-1, 2 veya 4 Yüksek hızlı CAN kanalları (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği veri alanı için değiştirilebilir
-CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-CAN bit hızları 25 kbit/s'den 1 Mbit/s'ye kadar
-CAN bus bağlantısı, D-Sub, 9 pinli (CiA® 106'ya uygun)
-CAN FD kontrol cihazının FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
-CAN bağlantısında 500 V'a kadar galvanik izolasyon, her CAN kanalı için ayrı
-CAN sonlandırması, her CAN kanalı için ayrı jumper aracılığıyla etkinleştirilebilir
-Bus master aracılığıyla PCIe veri aktarımı DMA
-DMA bellek erişim işlemleri 32- ve 64 bit adresler
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için hata üretimi
-CAN bağlantısına 5 Voltluk besleme, bir jumper ile bağlanabilir
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-1, 2 veya 4 Yüksek hızlı CAN kanalları (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği veri alanı için değiştirilebilir
-CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-CAN bit hızları 25 kbit/s'den 1 Mbit/s'ye kadar
-CAN bus bağlantısı, D-Sub, 9 pinli (CiA® 106'ya uygun)
-CAN FD kontrol cihazının FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
-CAN bağlantısında 500 V'a kadar galvanik izolasyon, her CAN kanalı için ayrı
-CAN sonlandırması, her CAN kanalı için ayrı jumper aracılığıyla etkinleştirilebilir
-Bus master aracılığıyla PCIe veri aktarımı DMA
-DMA bellek erişim işlemleri 32- ve 64 bit adresler
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için hata üretimi
-CAN bağlantısına 5 Voltluk besleme, bir jumper ile bağlanabilir
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
