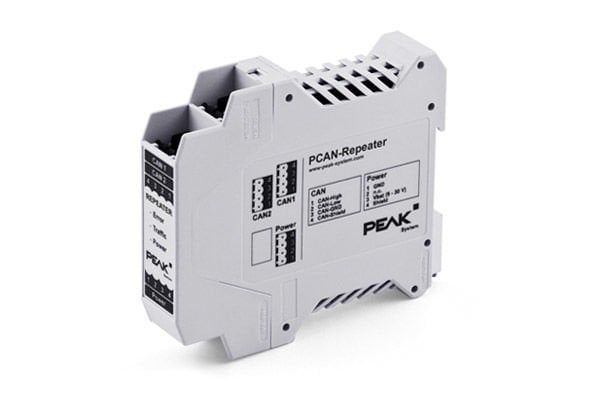

PEAK-System PCAN-Repeater DR
(0)
Stok Kodu
:
IPEH-004038
PCAN-Repeater DR, Yüksek hızlı CAN veri yolu içerisinde 5 kV'a kadar galvanik izolasyon oluşturur. Her iki CAN bağlantı noktası birbirinden ve güç kaynağından ayrılmıştır. Hata çerçeveleri de dahil olmak üzere tüm mesaj trafiği, her iki bağlantı noktası arasında 1:1 iletilir. PCAN-Repeater DR pasif davranır ve CAN veri yolu açısından transparandır. LED'ler mevcut veri yolu durumunu gösterir. PCAN-Repeater DR, uzun stub lines gerçekleştirilmesinde veya iki CAN veri yolu bölümünün galvanik izolasyonunda uygulama alanı bulur. DIN rayı kasası ve genişletilmiş sıcaklık aralığı desteğiyle endüstriyel ortamda kullanıma uygundur. PCAN-Repeater DR, 4 Mbit/s'ye kadar veri bit hızlarına ve 1 Mbit/s'ye kadar nominal bit hızlarına sahip CAN FD veri yollarında kullanılabilir.
Ürün Bilgisi
Paket içeriği;
-DIN rayı plastik muhafazasında PCAN-Repeater DR
-Güç kaynağı ve CAN bağlantıları için 3 eşleşen konnektör (Phoenix Contact MSTB 2,5/4-ST BK - 1756298)
-PDF formatında kılavuz
-DIN rayı plastik muhafazasında PCAN-Repeater DR
-Güç kaynağı ve CAN bağlantıları için 3 eşleşen konnektör (Phoenix Contact MSTB 2,5/4-ST BK - 1756298)
-PDF formatında kılavuz
Teknik Özellikler
-İki adet Yüksek Hızlı CAN bağlantı noktası (ISO 11898-2) 5 kbit/s'den 1 Mbit/s'ye kadar bit hızları
-CAN spesifikasyonları 2.0A (11 bit kimlik) ve 2.0B (29 bit kimlik) ile uyumludur
-NXP PCA82C251 CAN alıcı-vericisi
-4 Mbit/s'ye kadar veri bit hızlarına ve 1 Mbit/s'ye kadar nominal bit hızlarına sahip CAN FD veri yollarında kullanıma uygundur
-4 pinli vidalı terminal bloğu (Phoenix) aracılığıyla CAN ve güç kaynağı bağlantıları
-LED'ler CAN veri yolu yükünü ve CAN hatalarını görüntüler (yalnızca CAN 2.0 A/B için)
-Her CAN bağlantı noktası sonlandırılabilir
-Her iki CAN bağlantı noktası arasında ve CAN ile güç kaynağı arasında IEC 60601-1'e göre 5 kV'a kadar galvanik izolasyon
-DIN rayına (DIN EN 60715 TH35) montaj için plastik kasa (genişlik: 22,5 mm)
-8'den 30 V'a kadar voltaj beslemesi
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-CAN spesifikasyonları 2.0A (11 bit kimlik) ve 2.0B (29 bit kimlik) ile uyumludur
-NXP PCA82C251 CAN alıcı-vericisi
-4 Mbit/s'ye kadar veri bit hızlarına ve 1 Mbit/s'ye kadar nominal bit hızlarına sahip CAN FD veri yollarında kullanıma uygundur
-4 pinli vidalı terminal bloğu (Phoenix) aracılığıyla CAN ve güç kaynağı bağlantıları
-LED'ler CAN veri yolu yükünü ve CAN hatalarını görüntüler (yalnızca CAN 2.0 A/B için)
-Her CAN bağlantı noktası sonlandırılabilir
-Her iki CAN bağlantı noktası arasında ve CAN ile güç kaynağı arasında IEC 60601-1'e göre 5 kV'a kadar galvanik izolasyon
-DIN rayına (DIN EN 60715 TH35) montaj için plastik kasa (genişlik: 22,5 mm)
-8'den 30 V'a kadar voltaj beslemesi
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
