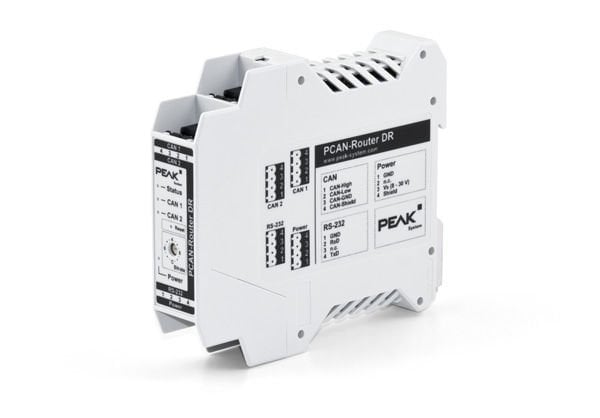

PEAK-System PCAN-Router DR
Gereksinimler;
Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir.
-DIN rayı plastik muhafazasında PCAN-Router
-DR CAN kanalları, RS-232 ve güç kaynağı için eşleşen konnektörler (Phoenix Contact MSTB 2,5/4-ST BK - 1756298)
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz
Gereksinimler;
-Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir
-NXP LPC21 serisi mikro denetleyici (16/32 bit ARM CPU)
-32 kbayt EEPROM
-İki Yüksek hızlı CAN kanalı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ile uyumlu
-5 kbit/s'den 1 Mbit/s'ye kadar bit hızları, döner anahtarla ayarlanabilir
-NXP PCA82C251 CAN alıcı-vericisi
-Butonla cihazın sıfırlanması
-Her CAN kanalı için değiştirilebilir sonlandırma
-Modül durumu, her iki CAN kanalı ve güç kaynağı için LED'ler aracılığıyla durum göstergesi
-CAN, RS-232 bağlantıları ve 4 kutuplu vidalı terminal şeritleri (Phoenix) aracılığıyla güç kaynağı
-CAN 1, CAN 2, RS-232 ve güç kaynağına (IEC 60601-1 ile uyumlu) karşı 5 kV'a kadar izole edilmiştir.
-CAN 2 ve RS-232 birbirlerine ve güç kaynağına karşı 500 V ile izole edilmiştir
-DIN rayına (DIN EN 60715 TH35) montaj için plastik kasa (genişlik: 22,5 mm)
-8'den 30 V'a kadar voltaj beslemesi
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-Seri veri aktarımı için RS-232 konnektörü (ileride kullanılmak üzere ayrılmıştır)
-CAN arayüzü üzerinden yeni cihaz yazılımı yüklenebilir
