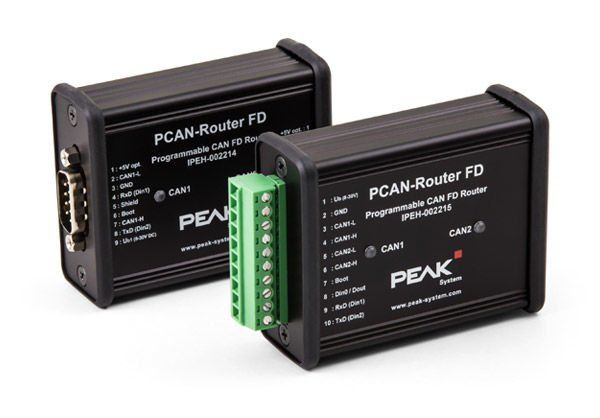

PEAK-System PCAN-Router FD with Phoenix connector

PEAK-System PCAN-Router FD with Phoenix connector

(0)

Stok Kodu

IPEH-002215

PEAK-System PCAN-Router FD with Phoenix connector

PCAN-Router FD, iki CAN FD veya CAN veriyoluna bağlantıya izin verir. ARM Cortex M4F mikro denetleyicisini temel alan modülün davranışı ve her iki CAN FD kanalı arasındaki veri yönlendirmesi serbestçe programlanabilir. Modül özellikle CAN'dan CAN FD'ye veya tam tersi dönüşüme izin verir. Bu, CAN FD uygulamalarının mevcut CAN 2.0 ağlarına entegrasyonunu gerçekleştirmeyi kolaylaştırır. C ve C++ için programlama kitaplığını ve GNU derleyicisini kullanarak bir aygıt yazılımı oluşturulur ve ardından CAN aracılığıyla modüle aktarılır. Teslimatta PCAN-Router FD standart bir aygıt yazılımıyla birlikte sunulur. İlgili kaynak kodu örnek olarak teslimat kapsamına dahil edilmiştir. Modül, alüminyum profil kasada ve iki D-Sub konnektörlü veya vidalı terminal şeridine sahip versiyonlarla gönderilir.

Gereksinimler;
Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir.

Veri Sayfası

Kullanım Klavuzu

Karşılaştır

Ücretsiz Gönderim

Stok Sorunuz

Ürün Bilgisi

Paket içeriği;

-Alüminyum kasada PCAN-Router
-FD IPEH-002215: konnektörü (Phoenix Contact MC 1,5/10-ST-3,81 - 1701458)
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren
-Windows® geliştirme paketi
-PDF formatında kılavuz

Gereksinimler;
-Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir

Teknik Özellikler

-NXP LPC4078 mikrodenetleyici (FPU'lu ARM Cortex M4, 120 MHz)

-Çip üzerinde 4 kByte EEPROM

-8 MByte SPI flaş

-İki Yüksek hızlı CAN kanalı (ISO 11898-2)

-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur

-ISO ve ISO dışı standartlar için CAN FD desteği

-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 40 kbit/s'den 12 Mbit/s'ye kadar

-40 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları

-Uyandırma özelliğine sahip NXP TJA1043T CAN alıcı-vericisi

-CAN sonlandırma, her CAN kanalı için ayrı ayrı lehim atlama telleri aracılığıyla etkinleştirilebilir

-İki adet 9 pinli D-Sub konnektör veya bir adet 10 kutuplu vidalı terminal şeridi (Phoenix) aracılığıyla bağlantılar

-Seri veri aktarımı için RS-232 konnektörü

I/O bağlantısı:

-Bir dijital giriş (Düşük aktif)

-Bir dijital çıkış (Alt taraf anahtarı, maks. 600 mA)

-RS-232'ye alternatif olarak 2 ek dijital giriş (Düşük aktif)

-İki adet 2 renkli LED ile durum sinyali

-Alüminyum kasa, isteğe bağlı olarak DIN rayı sabitleme seçeneği mevcuttur

-8'den 30 V'a kadar voltaj beslemesi

-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı

-CAN arayüzü üzerinden yeni cihaz yazılımı yüklenebilir
