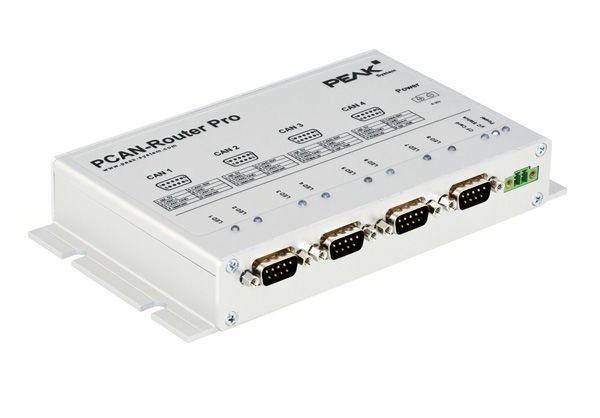

PEAK-System PCAN-Router Pro

PEAK-System PCAN-Router Pro

(0)

Stok Kodu

IPEH-002212

PCAN-Router Pro, dört adet Yüksek Hızlı CAN veriyolundan gelen veri trafiğine katılmanıza olanak tanır. Yönlendiricinin davranışı, sağlanan Windows programı PPCAN-Editor ile CAN veri yolu aracılığıyla yapılandırılır. İletmenin yanı sıra, CAN verileri bir dizi farklı yolla işlenebilir, değiştirilebilir ve örneğin filtrelenebilir. Kullanıcının konfigürasyon kurulumu için kullanabileceği çeşitli fonksiyon blokları ve diğer ayarlar mevcuttur. Ayrıca, tüm veri trafiğini CompactFlash kartına kaydetmek için kullanılan sanal bir beşinci CAN kanalı da bulunmaktadır. PCAN-Router Pro'nun teslimatta donatıldığı standart donanım yazılımına alternatif olarak, ARM mikrokontrolörü NXP LPC2294'ü temel alan özel donanım yazılımı oluşturulabilir ve uygulanabilir. Ürün yazılımı, C ve C++ için GNU derleyicili birlikte verilen geliştirme paketi kullanılarak oluşturulur ve ardından CAN aracılığıyla modüle aktarılır. Çeşitli programlama örnekleri kendi çözümlerinin uygulanmasını kolaylaştırır. PCAN-Router Pro'daki CAN alıcı-verici modülleri, her CAN kanalının gereksinimlere göre esnek bir şekilde uyarlanmasına olanak tanır. Örneğin, düşük hızlı ve tek kablolu CAN alıcı-vericileri de istek üzerine mevcuttur.

Gereksinimler Firmware'in CAN üzerinden yapılandırılması veya aktarılması bir PEAK CAN arayüzü gerektirir.

Veri Sayfası

Kullanım Klavuzu

Karşılaştır

Ücretsiz Gönderim

Stok Sorunuz

Ürün Bilgisi

Paket içeriği;

-Güç kaynağı için çiftleşme konnektörü içeren alüminyum kasalı PCAN-Router Pro (Phoenix Contact MC1,5/2-STF-3,81 - 1827703)

-Windows® için konfigürasyon yazılımı PPCAN-Editor 2 Ayrıntılar ...

-Windows® için dönüştürme yazılımı PEAK-Converter Ayrıntılar...

-Endüstriyel CompactFlash kartı (min. 1 GB)

-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi

-PDF formatında kılavuz

Gereksinimler

-Firmware'in CAN üzerinden yapılandırılması veya aktarılması bir PEAK CAN arayüzü gerektirir

Teknik Özellikler

-4 Yüksek hızlı CAN kanalı (ISO 11898-2)

-CAN spesifikasyonları 2.0 A/B ile uyumlu

-40 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları

-Uyandırma özelliğine sahip NXP TJA1041 CAN alıcı-vericisi

-Talep üzerine alternatif takılabilir alıcı-verici modülleri

-CAN bağlantıları D-Sub, 9 pinlidir (CiA® 106'ya uygun)

-CAN sonlandırması her CAN kanalı için ayrı ayrı değiştirilebilir

-Ayrı giriş, CAN veri yolu veya gerçek zamanlı saat kullanarak uyandırma işlevi

-CompactFlash kart yuvası

-Pil tamponlu gerçek zamanlı saat (RTC), uyandırma için de kullanılabilir

-Çağrı cihazı

-CAN kanalları, CompactFlash kartı, mikro denetleyici ve güç kaynağı için durum LED'leri

-NXP mikrodenetleyici LPC2294

-Flanşlı alüminyum kasa. İstek üzerine DIN rayı sabitleme seçeneği mevcuttur

-8 ila 27 V güç kaynağı, aşırı gerilime ve ters polariteye karşı koruma

-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı

Standart ürün yazılımının özellikleri

-Windows® için PPCAN-Editor 2 yazılımıyla ayrıntılı konfigürasyon

-Veri işleme ve manipülasyon için çeşitli fonksiyon blokları

-Yapılandırılabilir çağrı cihazı

-Yapılandırılabilir CAN kanalı durum LED'leri

-CAN verilerinin ve hata çerçevelerinin CompactFlash kartına kaydedilmesi

-Windows® yazılımını kullanarak günlük verilerinin çeşitli çıktı formatlarına dönüştürülmesi
