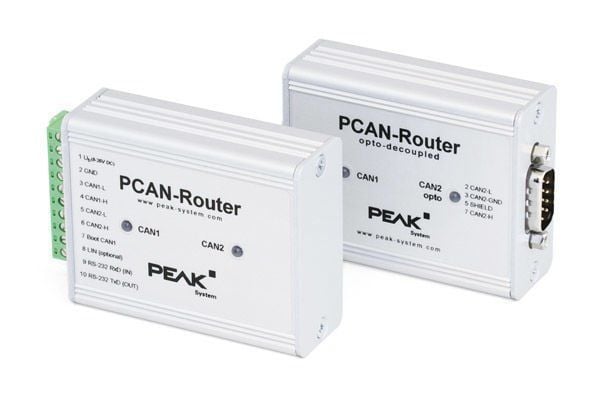

PEAK-System PCAN-Router with D-Sub connectors opto-decoupled
(0)
Stok Kodu
:
IPEH-002211
PCAN-Router, NXP LPC21 serisi programlanabilir mikro denetleyicisinin CAN mesajlarını her iki kanalda esnek bir şekilde kullanma seçeneğini sağladığı çift kanallı bir CAN modülüdür. Bu, CAN mesajlarının işlenmesi, değerlendirilmesi, filtrelenmesi ve yönlendirilmesi için çok çeşitli seçenekler sunar. C ve C++ için programlama kitaplığını ve GNU derleyicisini kullanarak bir aygıt yazılımı oluşturulur ve ardından CAN aracılığıyla modüle aktarılır. Teslimat sırasında PCAN-Router, CAN mesajlarını her iki kanal arasında 500 kbit/s hızında 1:1 ileten standart bir aygıt yazılımıyla donatılmıştır. İlgili kaynak kodu örnek olarak teslimat kapsamına dahil edilmiştir. Modül, alüminyum profil kasada ve iki D-Sub konnektörlü veya vidalı terminal şeridine sahip versiyonlarla gönderilir.
Gereksinimler;
Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir.
Gereksinimler;
Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir.
Ürün Bilgisi
Paket içeriği;
-Alüminyum kasalı PCAN-Router
-IPEH-002210-P: konnektör (Phoenix Contact MC 1,5/10-ST-3,81 - 1701458)
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz
Gereksinimler;
-Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir
-Alüminyum kasalı PCAN-Router
-IPEH-002210-P: konnektör (Phoenix Contact MC 1,5/10-ST-3,81 - 1701458)
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz
Gereksinimler;
-Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir
Teknik Özellikler
-NXP LPC21 serisi mikro denetleyici (16/32 bit ARM CPU)
-32 kbayt EEPROM
-İki Yüksek hızlı CAN kanalı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ile uyumlu
-40 kbit/s'den 1 Mbit/s'ye kadar bit hızları
-İki adet 9 pinli D-Sub konnektör veya bir adet 10 kutuplu vidalı terminal şeridi (Phoenix) aracılığıyla bağlantılar
-D-Sub konnektörü CAN 2'nin galvanik izolasyonu (yalnızca IPEH-002211 için)
-Ek dijital giriş (yalnızca IPEH-002210 ve IPEH-002211 için)
-İki adet 2 renkli LED ile durum sinyali
-Alüminyum kasa, isteğe bağlı olarak DIN rayı sabitleme seçeneği mevcuttur
-8'den 30 V'a kadar voltaj beslemesi
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-CAN arayüzü üzerinden yeni cihaz yazılımı yüklenebilir
