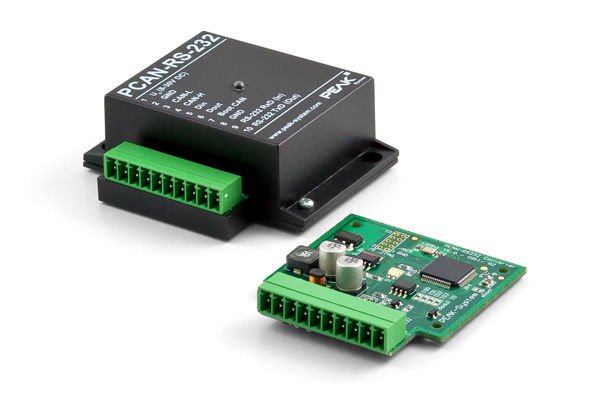

PEAK-System PCAN-RS-232

PEAK-System PCAN-RS-232

(0)

Stok Kodu

IPEH-002100

PCAN-RS-232, RS-232 ile CAN arasındaki iletişim için programlanabilir bir modüldür. Veri trafiğinin dönüştürülmesi, NXP LPC21 serisi bir mikro denetleyici aracılığıyla yapılır. PCAN-RS-232'nin davranışı belirli uygulamalar için serbestçe programlanabilir. Ürün yazılımı, C ve C++ için GNU derleyicili birlikte verilen geliştirme paketi kullanılarak oluşturulur ve ardından CAN aracılığıyla modüle aktarılır. Çeşitli programlama örnekleri kendi çözümlerinin uygulanmasını kolaylaştırır. Teslimat sırasında PCAN-RS-232, CAN'dan RS-232'ye (ve tersi) yönlendiren standart bir aygıt yazılımıyla birlikte sunulur. Seri kontrol komutlarıyla donanımın yanı sıra veri aktarımının da yapılandırılmasına olanak tanır. İlgili kaynak kodu örnek olarak teslimat kapsamına dahil edilmiştir.

Gereksinimler;
Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir.

Veri Sayfası

Kullanım Klavuzu

Karşılaştır

Ücretsiz Gönderim

Stok Sorunuz

Ürün Bilgisi

Paket içeriği;

-PCAN-RS-232, çiftleşme konnektörü dahil plastik muhafazada (Phoenix Contact MC 1,5/10-ST-3,5 - 1840447)

-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi

-PDF formatında kılavuz

Gereksinimler

-Firmware'in CAN üzerinden aktarımı bir PEAK CAN arayüzü gerektirir

Teknik Özellikler

-NXP LPC21 serisi mikro denetleyici (16/32 bit ARM CPU)

-32 kbayt EEPROM

-40 kbit/s'den 1 Mbit/s'ye kadar bit hızlarına sahip yüksek hızlı CAN kanalı (ISO 11898-2)

-CAN spesifikasyonları 2.0 A/B ile uyumludur

-Maksimum 115.200 bit/s bit hızıyla CAN ve RS-232 arasında veri aktarımı

-Bir dijital giriş ve bir dijital çıkış (düşük aktif)

-Durum sinyali için 2 renkli LED

-10 kutuplu terminal şeridi (Phoenix) aracılığıyla bağlantı

-8'den 30 V'a kadar voltaj beslemesi

-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı

-CAN arayüzü üzerinden yeni cihaz yazılımı yüklenebilir
