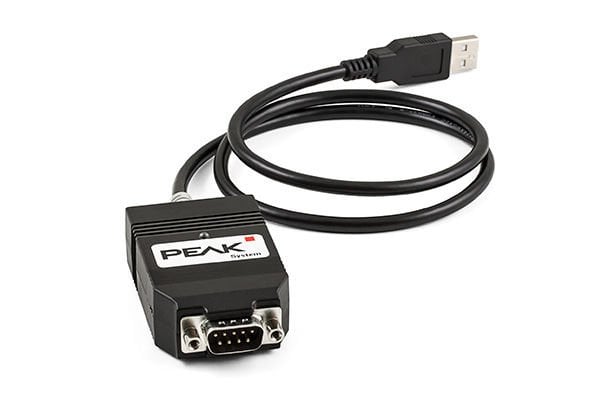

PEAK-System PCAN-USB FD
(0)
Stok Kodu
:
IPEH-004022
CAN FD adaptörü PCAN-USB FD, CAN FD ve CAN ağlarının USB aracılığıyla bir bilgisayara bağlanmasını sağlar. 500 Volt'a kadar galvanik izolasyon, bilgisayarı CAN veriyolundan ayırır. Basit kullanımı ve kompakt plastik kasası, adaptörü mobil uygulamalar için uygun hale getirir. CAN FD standardı (Esnek Veri hızına sahip CAN), öncelikle veri aktarımı için daha yüksek bant genişliği ile karakterize edilir. CAN FD çerçevesi başına maksimum 64 veri baytı (şu ana kadar 8 yerine), 12 Mbit/s'ye kadar bit hızlarıyla iletilebilir. CAN FD, CAN 2.0 A/B standardıyla aşağı doğru uyumludur, dolayısıyla CAN FD düğümleri mevcut CAN ağlarında kullanılabilir. Ancak bu durumda CAN FD uzantıları geçerli değildir. CAN bağlantılı uygulamaların geliştirilmesine yönelik PCAN-View monitör yazılımı ve PCAN-Basic programlama arayüzü teslimat kapsamına dahildir ve standart CAN FD'yi destekler.
Ürün Bilgisi
Paket İçeriği;
-Plastik kasada PCAN-USB
-Windows® 11 (x64/ARM64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View'ı izleyebilir Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
-Plastik kasada PCAN-USB
-Windows® 11 (x64/ARM64), 10 (x64) ve Linux için aygıt sürücüleri
-Windows® için PCAN-View'ı izleyebilir Ayrıntılar...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri
-PDF formatında kılavuz
Teknik Özellikleri
-Yüksek hızlı USB 2.0 için adaptör (USB 1.1 ve USB 3.0 ile uyumlu)
-Yüksek hızlı CAN bağlantısı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-25 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Zaman damgası çözünürlüğü 1 μs
-D-Sub, 9 pin üzerinden CAN veri yolu bağlantısı (CiA® 106'ya uygun)
-CAN FD denetleyicisinin FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
-500 V'a kadar galvanik izolasyon
-CAN sonlandırması bir lehim atlama teli aracılığıyla etkinleştirilebilir
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için hata oluşturma
-CAN bağlantısına 5 Voltluk besleme, jumper aracılığıyla aktif edilebilir
-USB üzerinden besleme
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-Yüksek hızlı CAN bağlantısı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-25 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Zaman damgası çözünürlüğü 1 μs
-D-Sub, 9 pin üzerinden CAN veri yolu bağlantısı (CiA® 106'ya uygun)
-CAN FD denetleyicisinin FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
-500 V'a kadar galvanik izolasyon
-CAN sonlandırması bir lehim atlama teli aracılığıyla etkinleştirilebilir
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için hata oluşturma
-CAN bağlantısına 5 Voltluk besleme, jumper aracılığıyla aktif edilebilir
-USB üzerinden besleme
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
