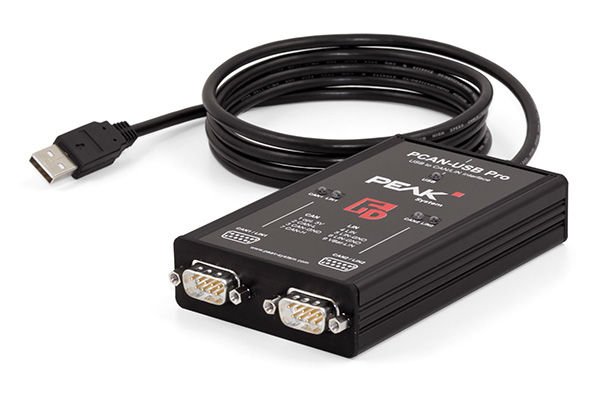

PEAK-System PCAN-USB Pro FD
(0)
Stok Kodu
:
IPEH-004061
PCAN-USB Pro FD adaptörü, CAN FD ve LIN ağlarının USB aracılığıyla bir bilgisayara bağlanmasını sağlar. Uygun adaptör kabloları (2 x CAN FD, 2 x LIN) ile dörde kadar olmak üzere iki saha veri yolu aynı anda bağlanabilir. Her CAN FD kanalı, maksimum 500 Volt ile USB ve LIN'e karşı ayrı ayrı izole edilmiştir. Sağlam alüminyum kasası PCAN-USB Pro FD adaptörünü mobil uygulamalar için uygun hale getirir. CAN FD standardı (Esnek Veri hızına sahip CAN), öncelikle veri aktarımı için daha yüksek bant genişliği ile karakterize edilir. CAN FD çerçevesi başına maksimum 64 veri baytı (şu ana kadar 8 yerine), 12 Mbit/s'ye kadar bit hızlarıyla iletilebilir. CAN FD, CAN 2.0 A/B standardıyla aşağı doğru uyumludur, dolayısıyla CAN FD düğümleri mevcut CAN ağlarında kullanılabilir. Ancak bu durumda CAN FD uzantıları geçerli değildir. CAN bağlantılı uygulamaların geliştirilmesine yönelik PCAN-View monitör yazılımı ve PCAN-Basic programlama arayüzü teslimat kapsamına dahildir ve standart CAN FD'yi destekler. PLIN-View Pro monitör uygulaması ve PLIN programlama arayüzü de teslimat kapsamına dahildir.
Ürün Bilgisi
-PCAN-USB Pro FD alüminyum kasada
-Windows® 11 (x64/ARM64), 10 (x64) ve Linux için CAN FD aygıt sürücüleri -Windows® 11 (x64/ARM64), 10 (x64) ve Linux için LIN aygıt sürücüleri
-Windows® için PCAN-View'ı izleyebilir Ayrıntılar...
-Windows® için LIN monitör PLIN-View Pro Ayrıntıları...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-LIN bağlantısı ile uygulama geliştirmek için PLIN-API programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri PDF formatında kılavuz
-Windows® 11 (x64/ARM64), 10 (x64) ve Linux için CAN FD aygıt sürücüleri -Windows® 11 (x64/ARM64), 10 (x64) ve Linux için LIN aygıt sürücüleri
-Windows® için PCAN-View'ı izleyebilir Ayrıntılar...
-Windows® için LIN monitör PLIN-View Pro Ayrıntıları...
-CAN bağlantısı ile uygulama geliştirmek için PCAN-Basic programlama arayüzü Detaylar...
-LIN bağlantısı ile uygulama geliştirmek için PLIN-API programlama arayüzü Detaylar...
-Otomotiv sektörünün standartlaştırılmış protokolleri için programlama arayüzleri PDF formatında kılavuz
Teknik Özellikler
-Yüksek hızlı USB 2.0 için adaptör (USB 1.1 ve USB 3.0 ile uyumlu)
-2 D-Sub bağlantısı kullanarak CAN FD ve LIN mesajlarının iletilmesi ve alınması (her ikisi de CAN FD ve LIN veri yolu için pin atamasıyla)
-Zaman damgası çözünürlüğü 1 μs
-D-Sub konektöründeki 5 Volt besleme, bir jumper aracılığıyla etkinleştirilebilir
-USB üzerinden besleme
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
CAN işlem özellikleri
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-25 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-CAN FD denetleyicisinin FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
Her CAN FD kanalı, 500 V'a kadar USB ve LIN'e karşı ayrı ayrı opto-dekuplajlıdır
-CAN sonlandırma, her CAN kanalı için ayrı ayrı jumper aracılığıyla etkinleştirilebilir
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için hata oluşturma
LIN işlem özellikleri
-1 kbit/s'den 20 kbit/s'ye kadar bit hızları
-TJA1028 LIN alıcı-verici
-Tüm LIN spesifikasyonlarıyla uyumludur (sürüm 2.2'ye kadar)
-Her iki LIN kanalı (ortak zemin) USB ve CAN FD'ye karşı opto-bağlantılıdır
-LIN master veya slave olarak kullanılabilir (1 ms ana görev çözünürlüğü)
-Otomatik bit hızı, çerçeve uzunluğu ve sağlama toplamı türü tanıma
-Unconditional, event ve sporadic çerçeveleri destekleyen otonom zamanlayıcı
-Donanım bir zamanlama tablosu üzerinden çalışabilir (toplam 256 slot ile en fazla 8 zamanlama tablosu yapılandırılabilir)
-2 D-Sub bağlantısı kullanarak CAN FD ve LIN mesajlarının iletilmesi ve alınması (her ikisi de CAN FD ve LIN veri yolu için pin atamasıyla)
-Zaman damgası çözünürlüğü 1 μs
-D-Sub konektöründeki 5 Volt besleme, bir jumper aracılığıyla etkinleştirilebilir
-USB üzerinden besleme
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
CAN işlem özellikleri
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-ISO ve ISO dışı standartlar için CAN FD desteği değiştirilebilir
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 25 kbit/s'den 12 Mbit/s'ye kadar
-25 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-CAN FD denetleyicisinin FPGA uygulaması
-NXP TJA1044GT CAN alıcı-vericisi
Her CAN FD kanalı, 500 V'a kadar USB ve LIN'e karşı ayrı ayrı opto-dekuplajlıdır
-CAN sonlandırma, her CAN kanalı için ayrı ayrı jumper aracılığıyla etkinleştirilebilir
-Fiziksel veri yolu üzerindeki hata çerçeveleri ve aşırı yük çerçeveleri dahil olmak üzere veri yolu yükünün ölçümü
-Gelen ve giden CAN mesajları için hata oluşturma
LIN işlem özellikleri
-1 kbit/s'den 20 kbit/s'ye kadar bit hızları
-TJA1028 LIN alıcı-verici
-Tüm LIN spesifikasyonlarıyla uyumludur (sürüm 2.2'ye kadar)
-Her iki LIN kanalı (ortak zemin) USB ve CAN FD'ye karşı opto-bağlantılıdır
-LIN master veya slave olarak kullanılabilir (1 ms ana görev çözünürlüğü)
-Otomatik bit hızı, çerçeve uzunluğu ve sağlama toplamı türü tanıma
-Unconditional, event ve sporadic çerçeveleri destekleyen otonom zamanlayıcı
-Donanım bir zamanlama tablosu üzerinden çalışabilir (toplam 256 slot ile en fazla 8 zamanlama tablosu yapılandırılabilir)
