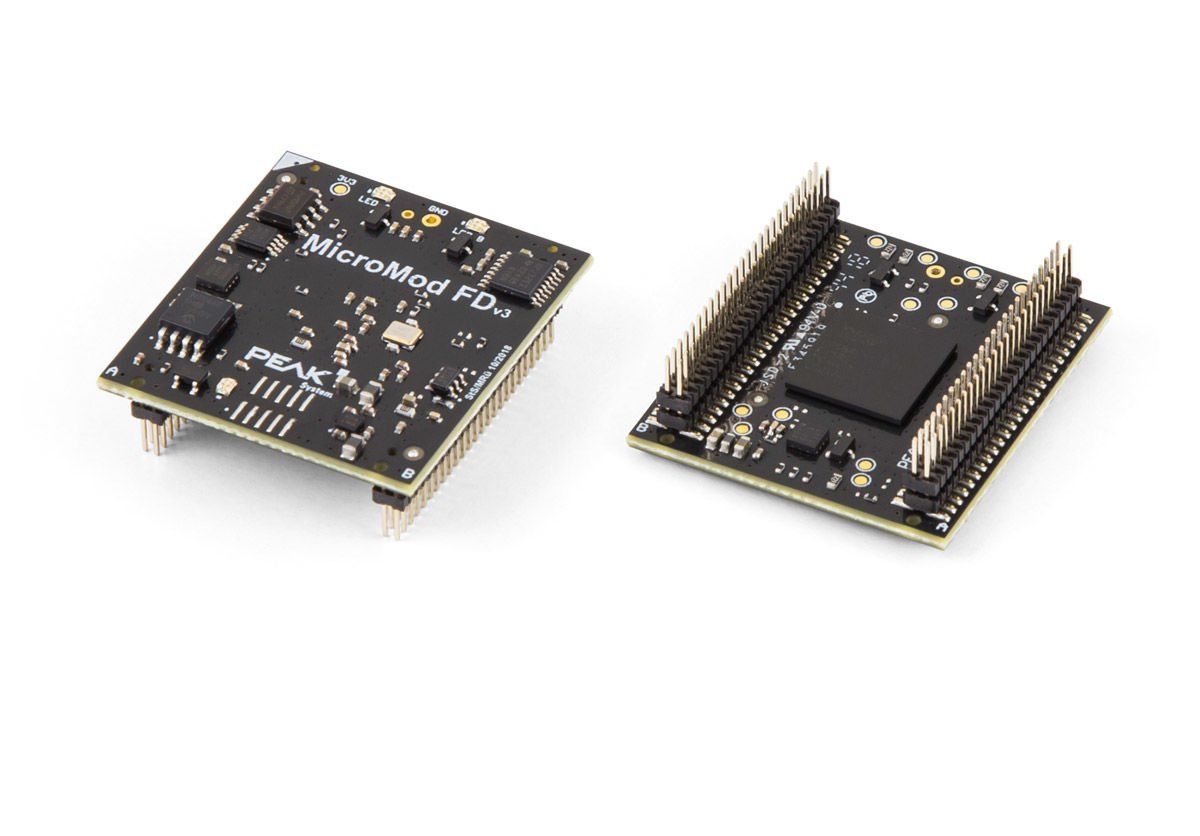

PEAK-System PCAN-MicroMod FD Pin Adapter
(0)
Stok Kodu
:
IPEH-003090
PCAN-MicroMod FD, bir tarafında CAN ve CAN FD bağlantısı, diğer tarafında ise çeşitli fiziksel giriş ve çıkışlar bulunan küçük bir takılabilir karttır. Her iki tarafın mantıksal bağlantısı NXP LPC54618 mikro denetleyicisi tarafından yapılır. PCAN-MicroMod FD ile elektronik geliştiricileri I/O işlevselliğini CAN bağlantısıyla projelerine kolayca entegre edebilirler. PCAN-MicroMod FD, birlikte verilen Windows yazılımı kullanılarak yapılandırılır. CAN kimliklerine basit I/O eşlemenin yanı sıra, verilerin işlenmesi için fonksiyon blokları da mevcuttur. Bilgisayarda oluşturulan konfigürasyon, CAN veri yolu aracılığıyla, daha sonra bağımsız bir CAN düğümü olarak çalışan PCAN-MicroMod FD'ye aktarılır. Bir CAN veriyolunda birden fazla modül bağımsız olarak yapılandırılabilir. PCAN-MicroMod FD için alüminyum muhafaza içerisinde kullanıma hazır anakartlar ve kendi uygulamalarının geliştirilmesine yönelik bir değerlendirme panosu mevcuttur. Tüm PCAN-MicroMod FD ürünleri alternatif olarak CANopen yazılımıyla çalıştırılabilir. CANopen firmware lisansları Embedded Systems Academy'den edinilebilir.
Yapılandırma bir PEAK CAN arayüzü gerektirir.
Yapılandırma bir PEAK CAN arayüzü gerektirir.
Ürün Bilgisi
Paket içeriği;
-PCAN-MicroMod FD
-Windows® için PCAN-MicroMod FD Yapılandırması Ayrıntıları...
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz
Gereksinimler;
-Yapılandırma bir PEAK-CAN arayüzü gerektirir
-PCAN-MicroMod FD
-Windows® için PCAN-MicroMod FD Yapılandırması Ayrıntıları...
-GCC ARM Embedded, flash programı ve programlama örnekleri içeren Windows® geliştirme paketi
-PDF formatında kılavuz
Gereksinimler;
-Yapılandırma bir PEAK-CAN arayüzü gerektirir
Teknik Özellikler
-Her biri 50 pinli 2 çift pinli şeritli, 50 mil aralıklı (1,27 mm) geçmeli kart Arm® Cortex® M4 çekirdekli
-NXP LPC54618 mikro denetleyici
-Yüksek hızlı CAN bağlantısı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 20 kbit/s'den 10 Mbit/s'ye kadar
-20 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Mikroçip MCP2558FD CAN alıcı-vericisi
-8 analog giriş Ölçüm aralığı tek kutuplu 0 ila 3 V
-Çözünürlük 12 bit, sample rate 1 kHz
-8 dijital giriş 8 dijital çıkış 2 frekans çıkışı
-Modül kimliğine dayalı olarak CAN ağında 16'ya kadar cihazın konfigürasyonu
-Gerilim beslemesi 3,3 V Boyutlar: 33 x 36 mm
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
-NXP LPC54618 mikro denetleyici
-Yüksek hızlı CAN bağlantısı (ISO 11898-2)
-CAN spesifikasyonları 2.0 A/B ve FD ile uyumludur
-Veri alanı için CAN FD bit hızları (maks. 64 bayt) 20 kbit/s'den 10 Mbit/s'ye kadar
-20 kbit/s'den 1 Mbit/s'ye kadar CAN bit hızları
-Mikroçip MCP2558FD CAN alıcı-vericisi
-8 analog giriş Ölçüm aralığı tek kutuplu 0 ila 3 V
-Çözünürlük 12 bit, sample rate 1 kHz
-8 dijital giriş 8 dijital çıkış 2 frekans çıkışı
-Modül kimliğine dayalı olarak CAN ağında 16'ya kadar cihazın konfigürasyonu
-Gerilim beslemesi 3,3 V Boyutlar: 33 x 36 mm
-40 ila +85 °C (-40 ila +185 °F) arasında genişletilmiş çalışma sıcaklığı aralığı
