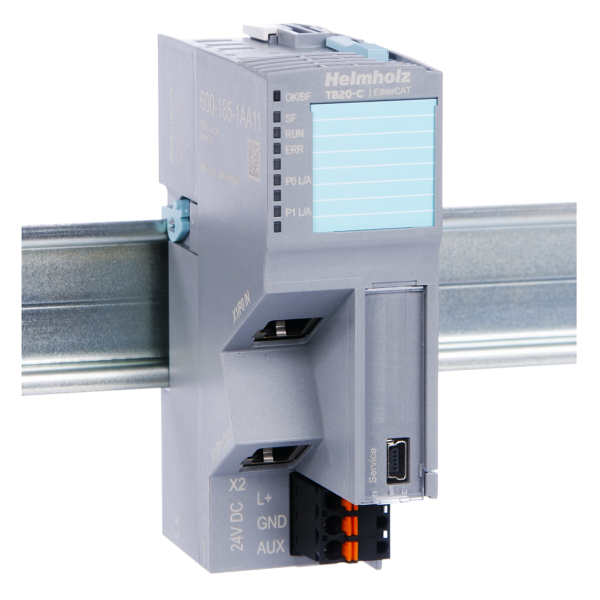

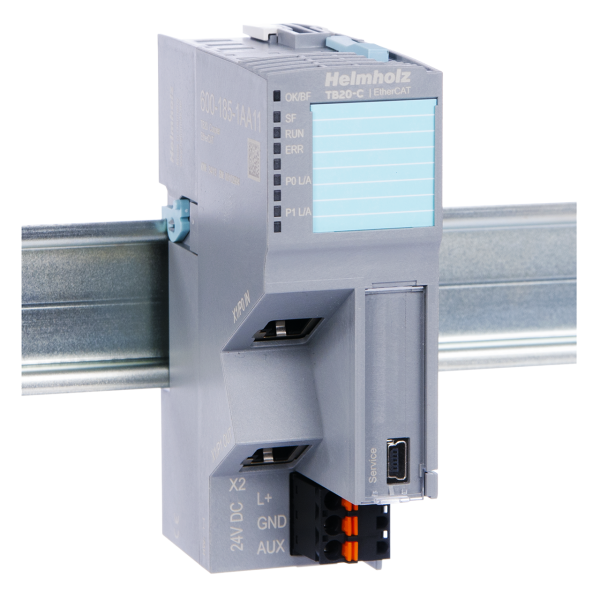

TB20-C, Bus Coupler EtherCAT
(0)
Stok Kodu
:
600-185-1AA11
-Modüler Cihaz Profili (MDP) desteğine sahip EtherCAT slave
-İki EtherCAT bağlantı noktası (RJ45, 100BASE-TX)
-64'e kadar çevre birimi modülü
-Modüller çalışma sırasında değiştirilebilir (çalışırken değiştirilebilir)
-Otomatik modül G/Ç veri eşleme
-1024 bayt giriş verisi
Çalışan bir TB20 konfigürasyonu her zaman bir veri yolu bağlaştırıcısı ve en az bir çevre modülü gerektirecektir. Not: Bireysel modüller diğer üreticilerin IO sistemleriyle birleştirilemez.
-İki EtherCAT bağlantı noktası (RJ45, 100BASE-TX)
-64'e kadar çevre birimi modülü
-Modüller çalışma sırasında değiştirilebilir (çalışırken değiştirilebilir)
-Otomatik modül G/Ç veri eşleme
-1024 bayt giriş verisi
Çalışan bir TB20 konfigürasyonu her zaman bir veri yolu bağlaştırıcısı ve en az bir çevre modülü gerektirecektir. Not: Bireysel modüller diğer üreticilerin IO sistemleriyle birleştirilemez.
Ürün Bilgisi
TB20 EtherCAT veri yolu bağdaştırıcısı, EtherCAT protokolünü kullanarak çevresel modüllerden verilere erişmeyi mümkün kılar. Bus modülüyle seri olarak bağlanan her türden 64 adede kadar modülü barındırabilir. Takılı olan çevresel modülleri algılar ve ilgili I/O verilerini otomatik olarak bir EtherCAT eşlemesine atayabilir. EtherCAT veri yolu modülü Modüler Cihaz Profilini destekler. 1.024 baytlık büyük I/O görüntü tablosu boyutu, kapsamlı ve karmaşık sistemlerin uygulanmasını mümkün kılar. TB20 ToolBox, sistemi ve çeşitli modül parametrelerini kolayca yapılandırmak ve ilgili ayarları kuplöre aktarmak için kullanılabilir. Alternatif olarak konfigürasyon CoE nesne sözlüğü kullanılarak da düzenlenebilir. Son olarak, çalışan TB20 sistemleri gerçek zamanlı olarak teşhis edilebilir ve henüz bir EtherCAT master bağlı değilse (simülasyon / I/O kontrolü) test amacıyla ayarlanabilir. Çalışan bir TB20 konfigürasyonu her zaman bir veri yolu bağlaştırıcısı ve en az bir çevre modülü gerektirecektir. Not: Bireysel modüller diğer üreticilerin IO sistemleriyle birleştirilemez.
